Комплекс цифровой радиографии Арвикон

Для контроля технологических трубопроводов
Комплекс цифровой радиографии Арвикон
Комплекс цифровой радиографии Арвикон

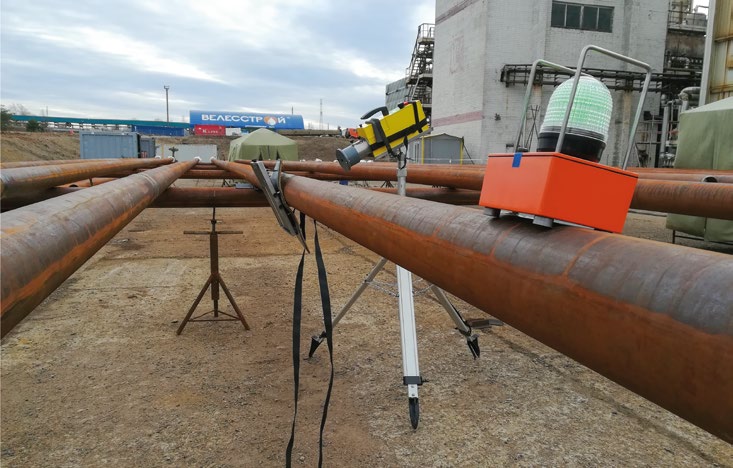

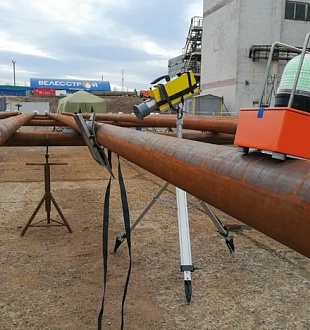

Арвикон — портативный комплекс прямой цифровой радиографии, предназначенный для проведения неразрушающего контроля технологических трубопроводов Подробнее

Описание

Портативный аппаратно-программный комплекс прямой цифровой радиографии Арвикон предназначен для проведения неразрушающего контроля технологических трубопроводов. Комплекс подходит для контроля сварных швов и коррозии на трубопроводах, находящихся в режиме эксплуатации, в том числе в условиях наличия нефтепродукта внутри объекта контроля.

Преимущества

  • Мобильность — небольшой вес оборудования упрощает работу с труднодоступными объектами контроля;

  • Автономность — все электронные компоненты комплекса имеют автономное аккумуляторное питание, обеспечивающее до 8 часов бесперебойной работы;

  • Оперативность — быстрое получение рентгеновского снимка сразу после окончания экспозиции, оценка и расшифровка полученного изображения на месте проведения контроля;

  • Экономичность — отсутствие затрат на расходные материалы, существенная экономия ресурса рентгеновского аппарата и сокращение общих норм времени на проведение контроля позволяют значительно сократить общую стоимость работ;

  • Высокая чувствительность контроля — современные технологии изготовления плоскопанельных детекторов позволяют получать качественные изображения даже при большой радиационной толщине исследуемого изделия.

Состав комплекса цифровой радиографии Арвикон

— Комплекс цифровой радиографии Экоскан 10
— Автономный импульсный рентгеновский аппарат Арион-300 Моноблок
— Кожух-диафрагма свинцовая XRS АП-300М СД
— Магнитные держатели ЭКО-10МД
— Ременное крепление ЭКО-10РК
— Магнитные колеса ЭКО-10МК
— Штатив Арион ШРТ-2
— Штатив Арион ШРТ-3
— Штатив Арион ШРТ-5
— Лазерный целеуказатель Арион ЛЦП/Арион-300М
— Крепежное приспособление Паук-3М/140
— Светозвуковая сигнализация Элитест СЗС-1

Описание составных элементов

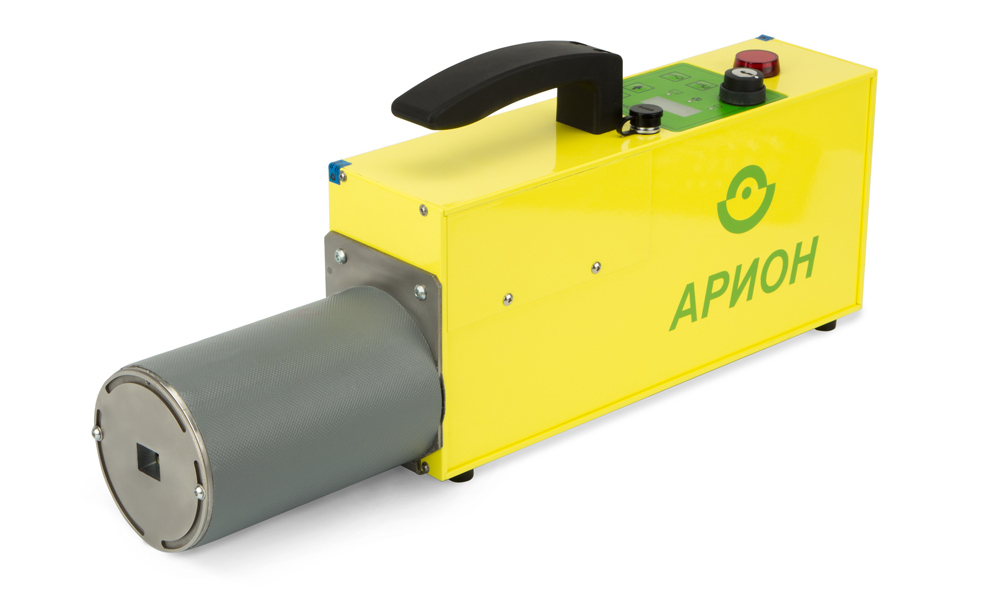

1. Автономный импульсный рентгеновский аппарат Арион-300 Моноблок

В комплексе Арвикон применяется легкий, компактный и простой в управлении импульсный рентгеновский аппарат Арион-300 в моноблочном исполнении. Данный рентгеновский аппарат предназначен для эксплуатации в полевых условиях, а также в условиях заводских цехов и лабораторий, когда требуется проведение радиографического контроля труднодоступных мест. Рентгеновский аппарат Арион-300 Моноблок благодаря легкой и компактной конструкции импульсного высоковольтного блока имеет уникальное сочетание высокой энергоэффективности, автономности и небольших массо-габаритных показателей.

Рентгеновский аппарат Арион-300 Моноблок
Рентгеновский аппарат Арион-300 Моноблок
2. Кожух-диафрагма свинцовая XRS АП-300М СД

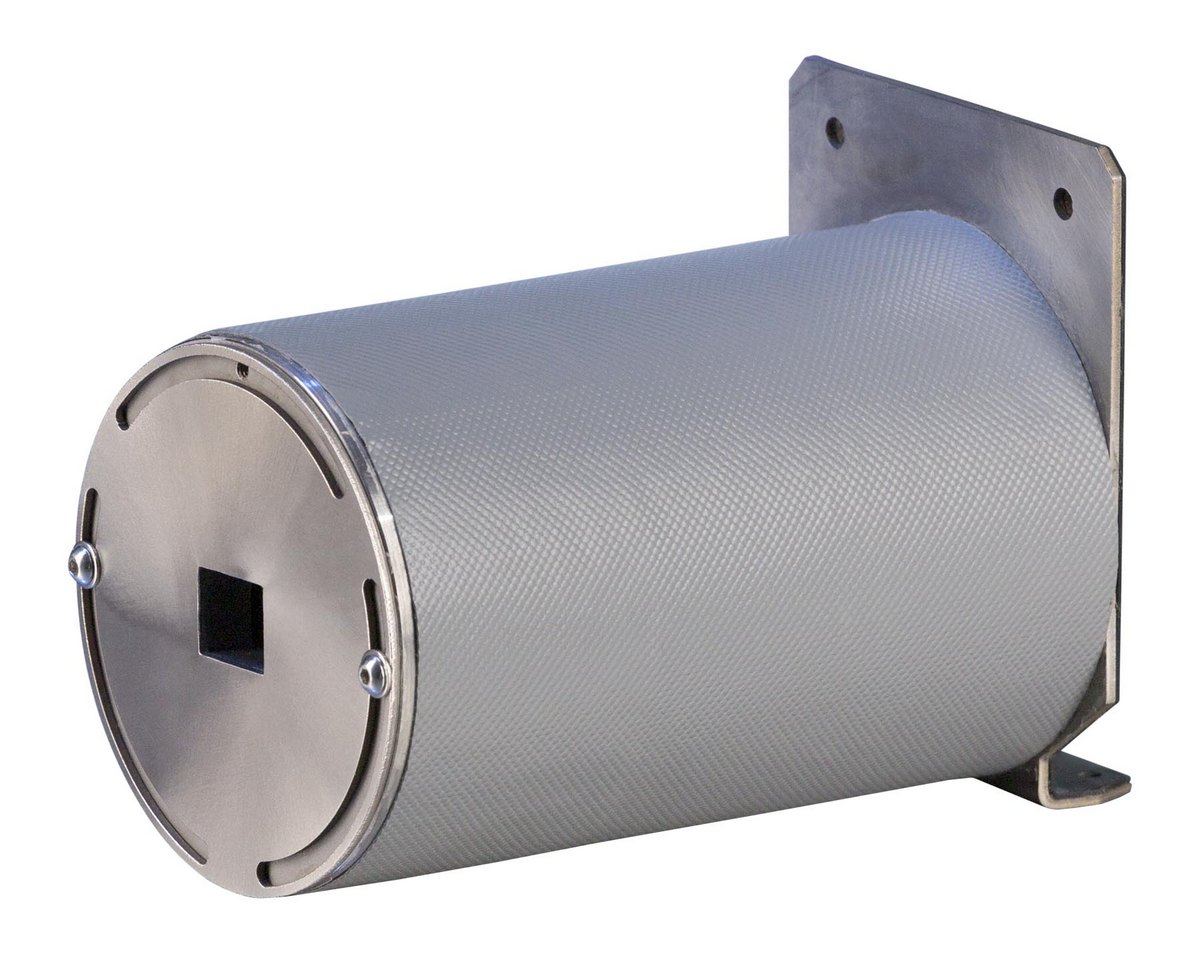

Предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Ослабление неиспользуемого ионизирующего излучения является также дополнительной мерой по обеспечению радиационной безопасности персонала. Конструкция кожуха позволяет использовать сменные свинцовые диафрагмы. Кожух-диафрагма устанавливается на тубус излучателя рентгеновского аппарата и жёстко фиксируется винтами на корпусе аппарата.

Кожух-диафрагма свинцовая XRS АП-300М СД
Кожух-диафрагма свинцовая XRS АП-300М СД

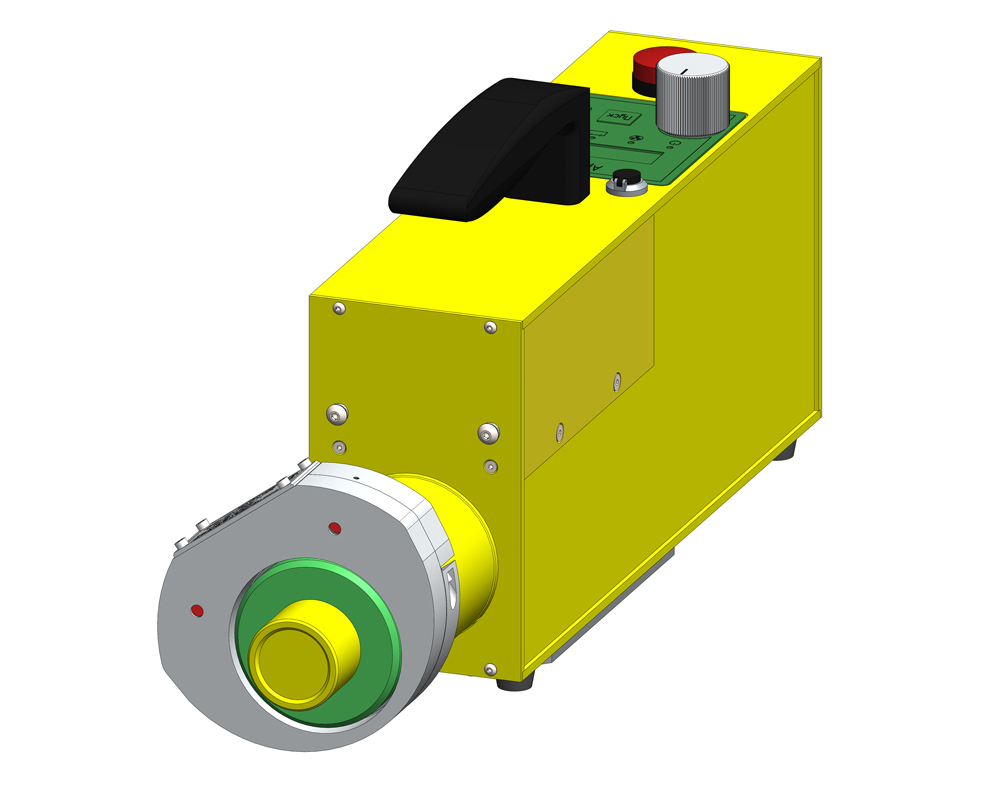

3. Лазерный целеуказатель Арион ЛЦП/Арион-300М

Лазерный целеуказатель предназначен для позиционирования и центрирования пучка излучения рентгеновского аппарата относительно объекта контроля. Изделие оснащено двумя светодиодными лазерами, формирующими центр пучка излучения за счет перекрестия лазерных лучей.

Арион ЛЦП/Арион-300М
Арион ЛЦП/Арион-300М на рентгеновском аппарате без кожух-диафрагмы
4. Крепежное приспособление Паук-3М/140

Крепежное приспособление Паук-3М/140 имеет усиленную конструкцию, позволяющую надёжно крепить на объектах контроля из ферромагнитных сталей портативный рентгеновский аппарат Арион-300 Моноблок с установленной на нём свинцовой кожух-диафрагмой.

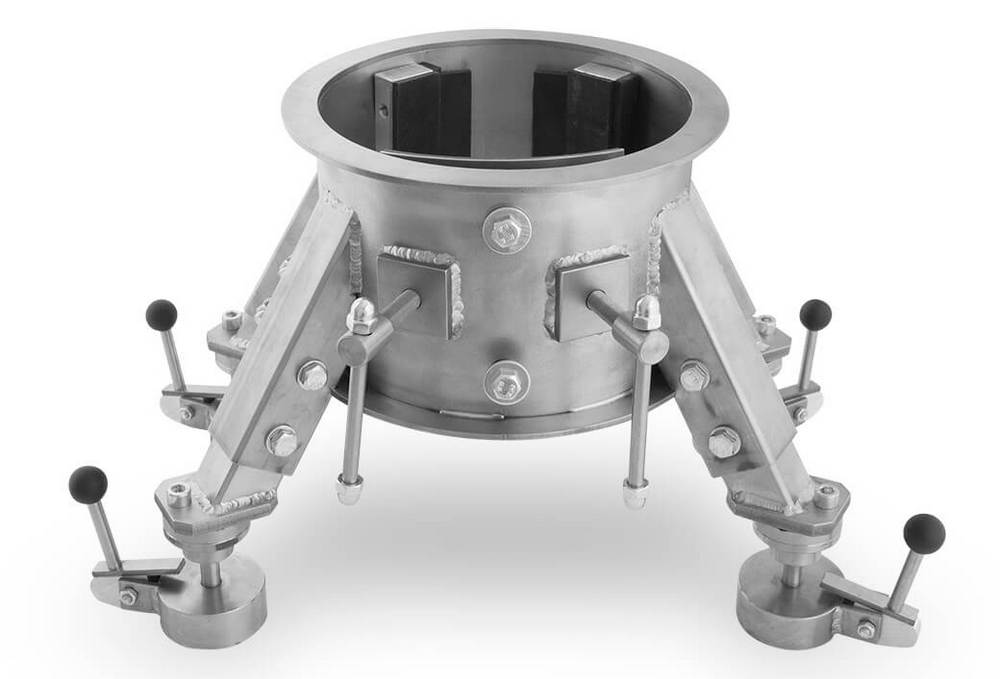

Крепежное приспособление Паук-3М/140
Крепежное приспособление Паук-3М/140
5. Штативы для рентгеновского аппарата

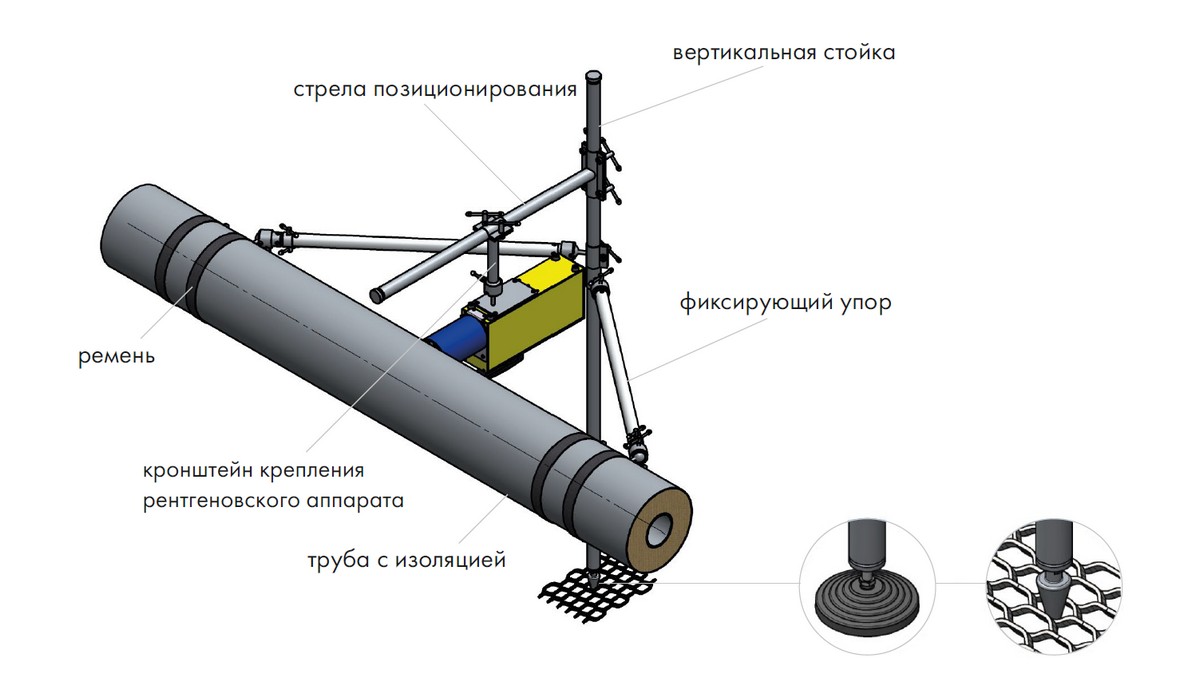

5.1. Штатив Арион ШРТ-5

Штатив Арион ШРТ-5 предназначен для позиционирования рентгеновского аппарата при контроле труб без демонтажа изоляции. Конструкция штатива исключает смятие изоляции при его установке и обеспечивает широкий диапазон вариантов установки оборудования на эстакадах и в стеснённых условиях при плотном расположении технологических трубопроводов. Быстроразборные элементы штатива удобны для его монтажа и переноски.

Штатив Арион ШРТ-5
Штатив Арион ШРТ-5
5.2. Штатив Арион ШРТ-2/Арион-300М

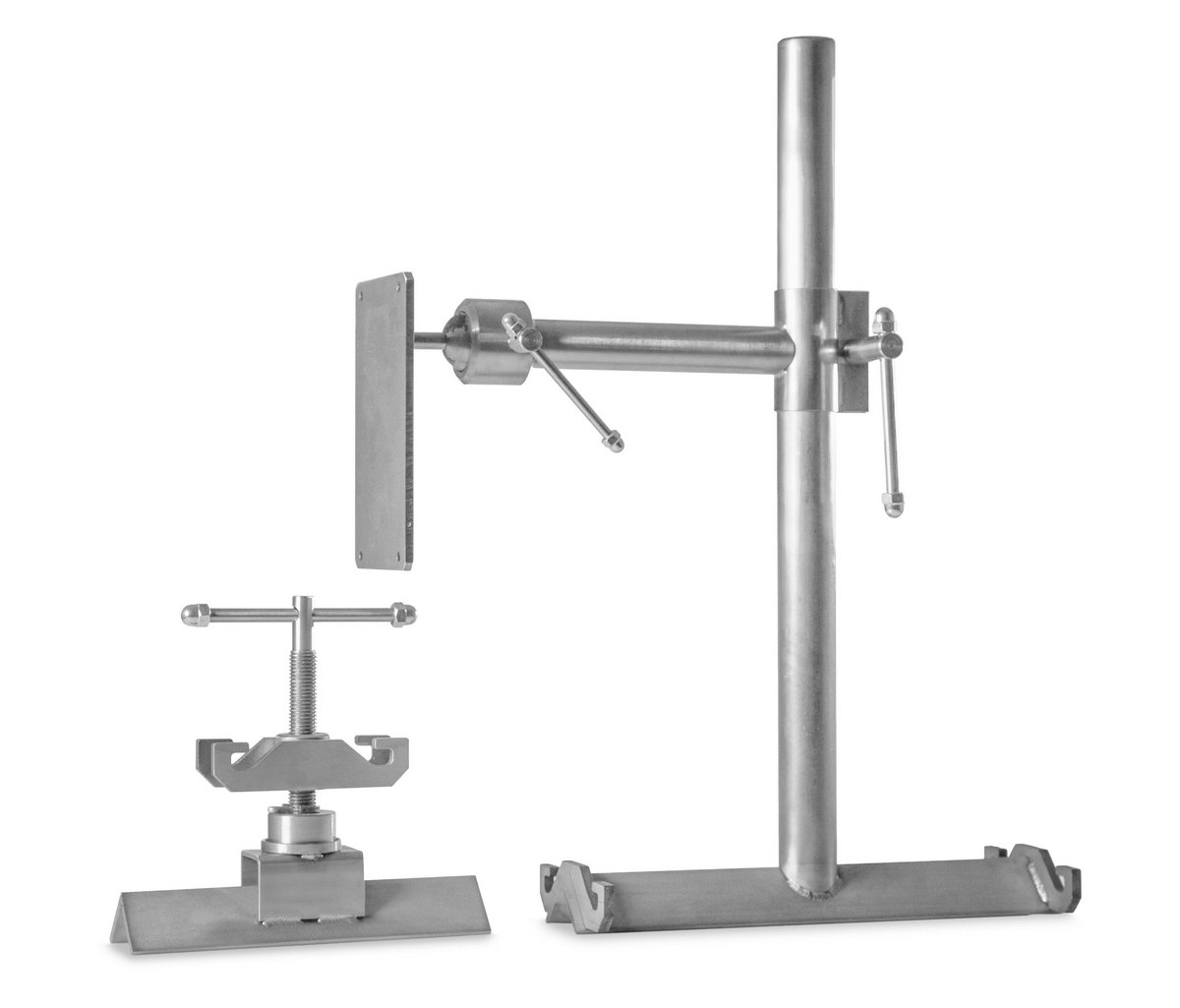

Штатив трубный цепной усиленный Арион ШРТ-2/Арион-300М предназначен для крепления рентгеновского аппарата на трубе без изоляции. Конструкция штатива позволяет регулировать фокусное расстояние, располагать источник излучения в различных пространственных положениях относительно объекта контроля.

Штатив Арион ШРТ-2/Арион-300М
Штатив Арион ШРТ-2/Арион-300М

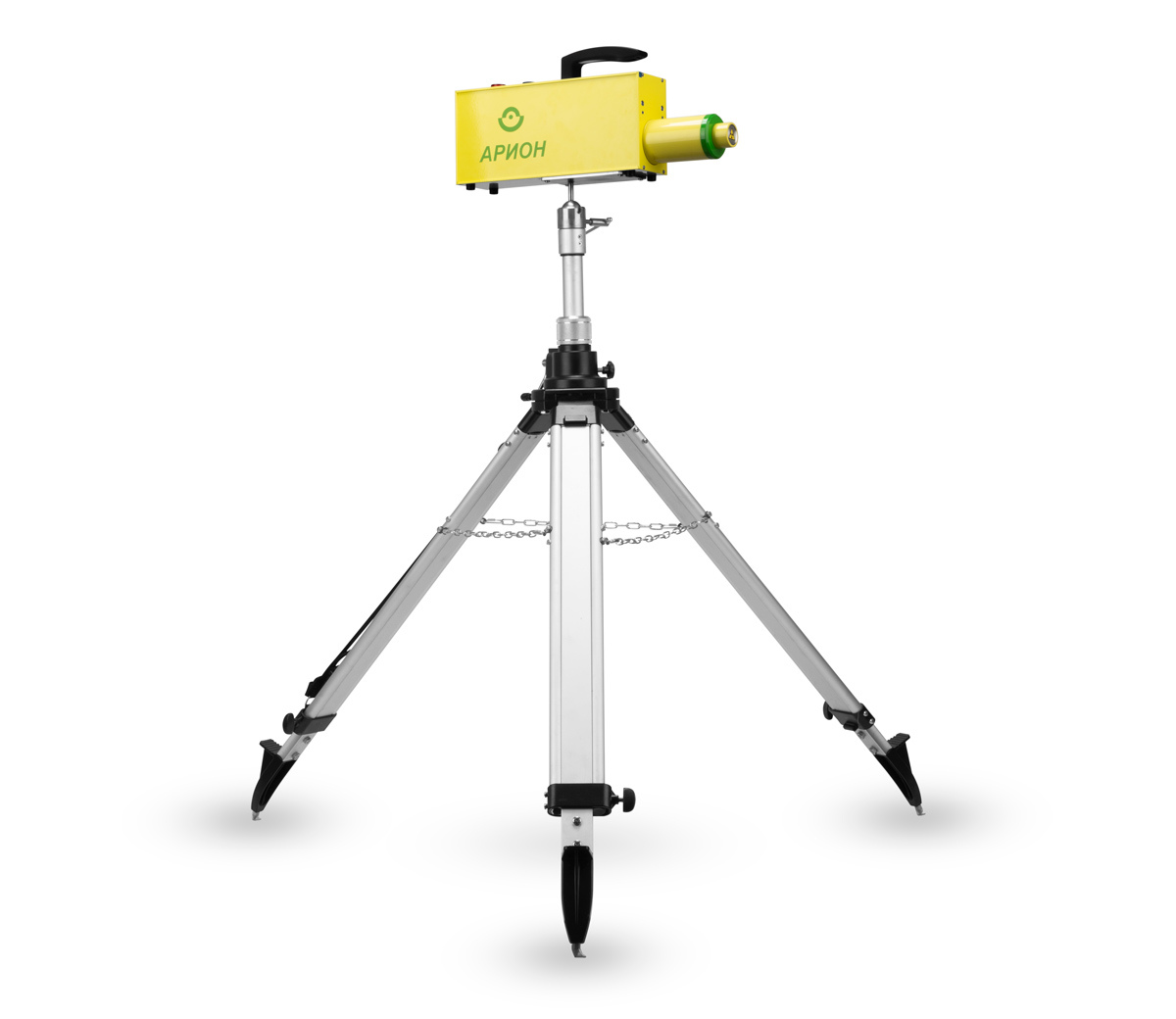

5.3. Штатив Арион ШРТ-3

Трехножный штатив Арион ШРТ-3 предназначен для позиционирования рентгеновского аппарата относительно объекта контроля. Конструкция штатива представляет собой складную треногу с элевационным механизмом и шаровой головкой, соединенной с держателем для рентгеновского аппарата.

Штатив Арион ШРТ-3
Штатив Арион ШРТ-3
6. Комплекс цифровой радиографии Экоскан с ПО Стражник

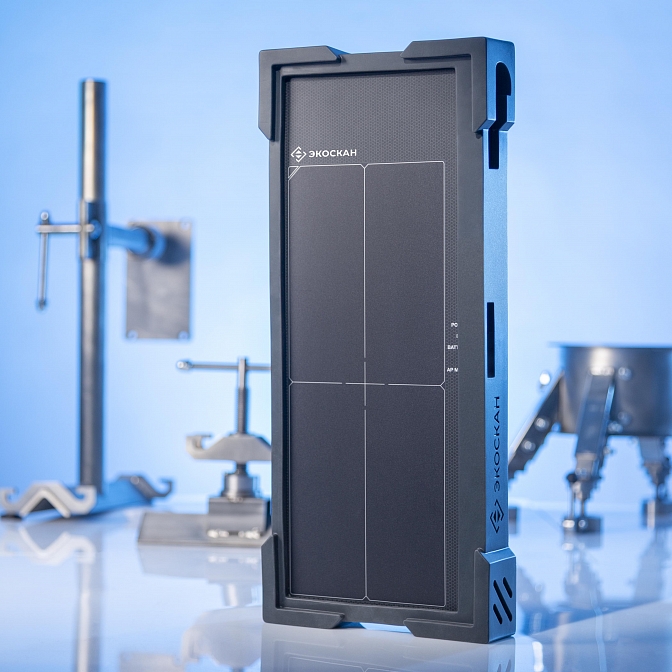

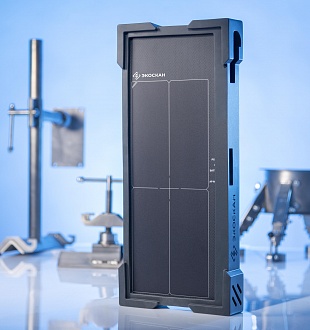

Плоскопанельный рентгеновский детектор, входящий в комплекс Экоскан, применяется для контроля технологических объектов методом прямой цифровой радиографии. Детектор адаптирован для работы с импульсными рентгеновскими аппаратами. В корпусе детектора Экоскан установлены: сменная батарея питания, блок энергонезависимой памяти, блок беспроводной связи, разъём питания и передачи данных. После экспозиции изображение передается для обработки на промышленный планшетный компьютер.

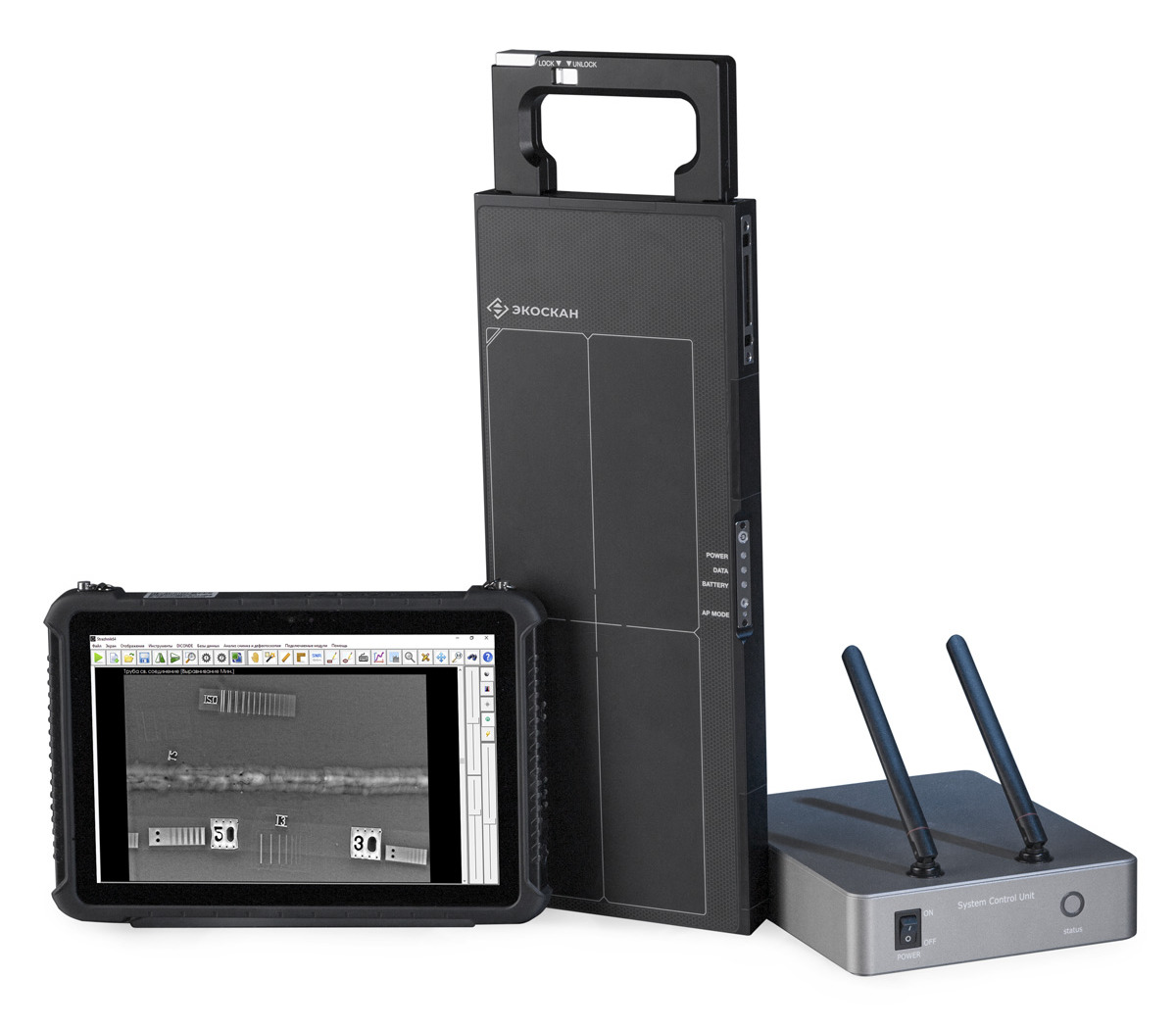

КЦР Экоскан 10
КЦР Экоскан 10
7. Приспособления для установки детектора на объекте контроля

7.1. Кожух защитный универсальный ЭКО-10У

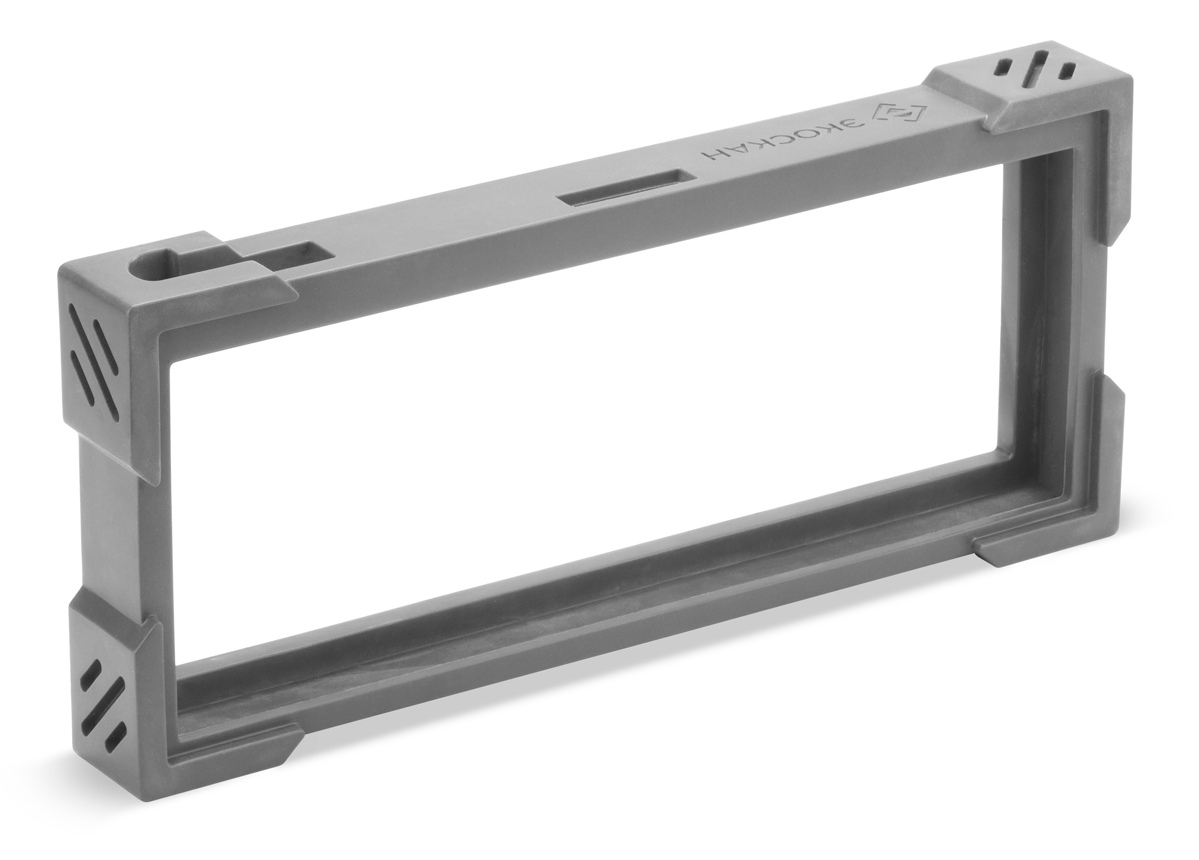

Используется для дополнительной защиты детектора. Изготовлен из эластичного материала, демпфирующего возможные удары при размещении детектирующего блока на объекте контроля. Имеет встроенную систему крепления для дополнительной оснастки, а также технологические отверстия для органов управления и кабельного подключения. Позволяет менять аккумуляторы без снятия кожуха с детектора.

Кожух защитный ЭКО-10У
Кожух защитный ЭКО-10У

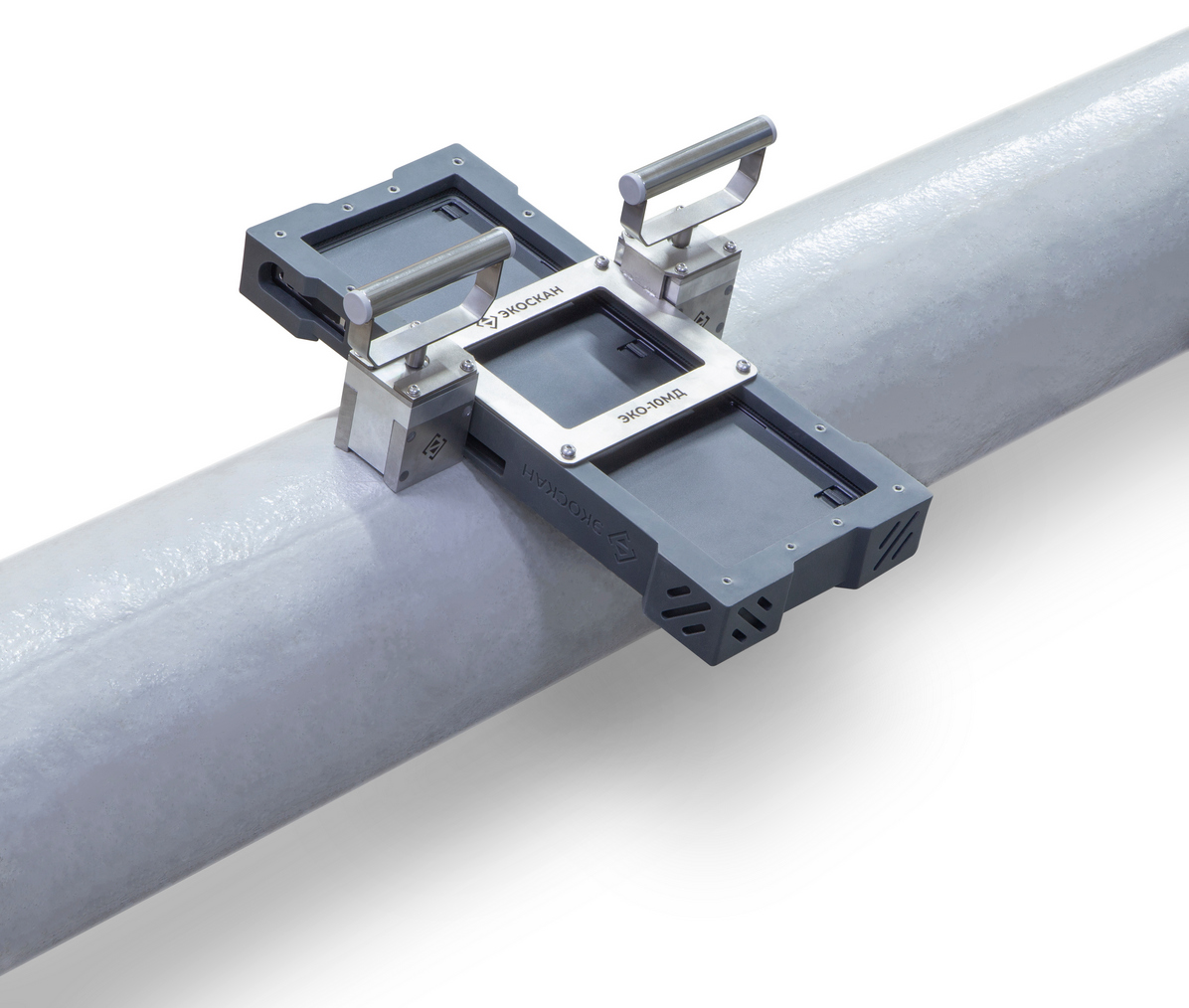

7.2. Магнитные держатели ЭКО-10МД

Используются для крепления плоскопанельного цифрового детектора Экоскан 10 в защитном кожухе ЭКО-10У на объектах из магнитных металлов. Позволяют позиционировать детектор за счет выключаемых магнитных систем, не требующих усилия при смене положения детектора на объекте контроля.

Магнитные держатели ЭКО-10МД
Магнитные держатели ЭКО-10МД
7.3. Ременное крепление ЭКО-10РК

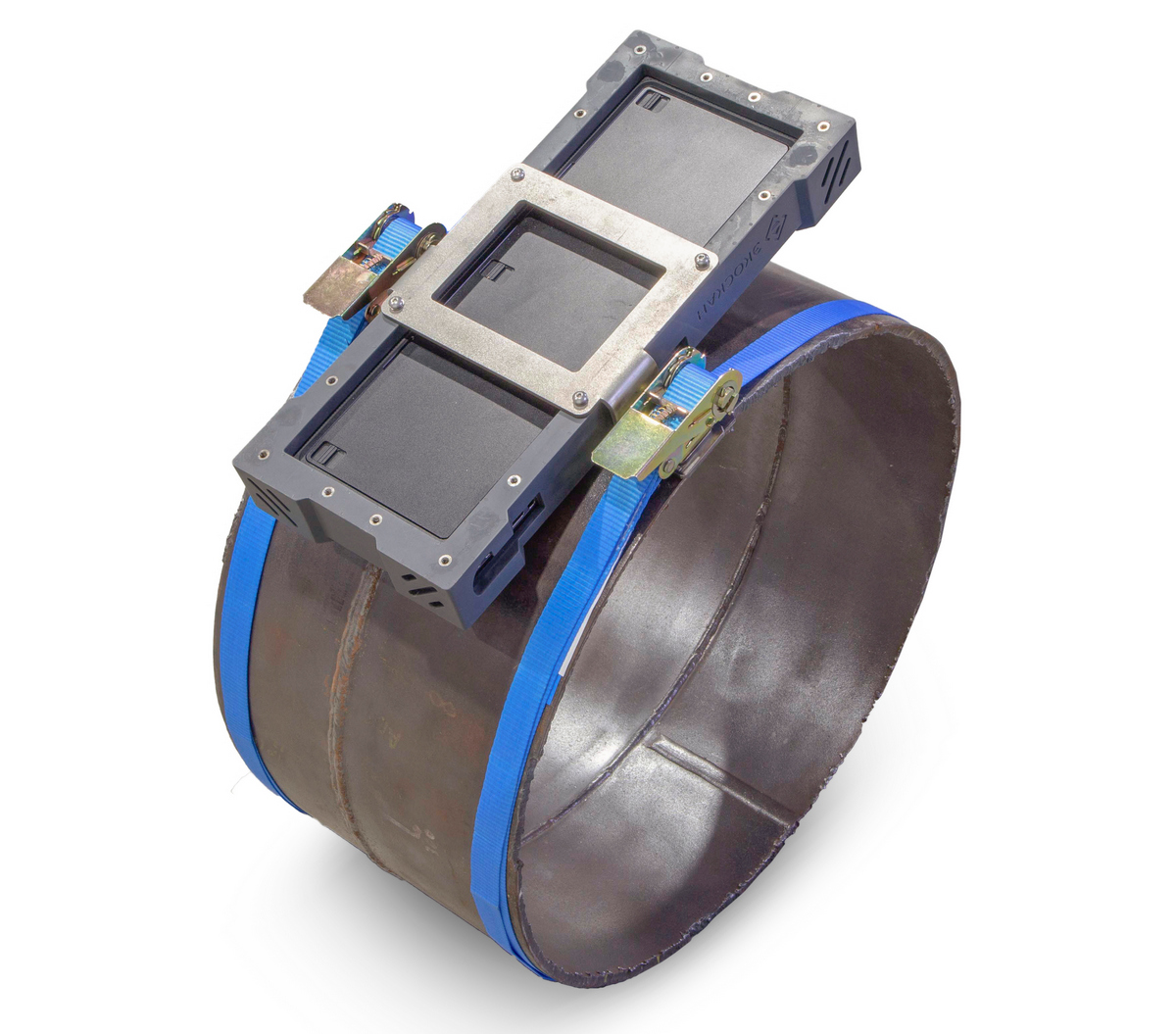

Предназначено для позиционирования плоскопанельного цифрового детектора Экоскан 10 в защитном кожухе ЭКО-10У на объектах из немагнитных материалов. Детектор крепится к объекту контроля с помощью строп с быстрозажимным механизмом. Позволяет контролировать трубы без снятия и повреждения изоляции.

Ременное крепление ЭКО-10РК
Ременное крепление ЭКО-10РК

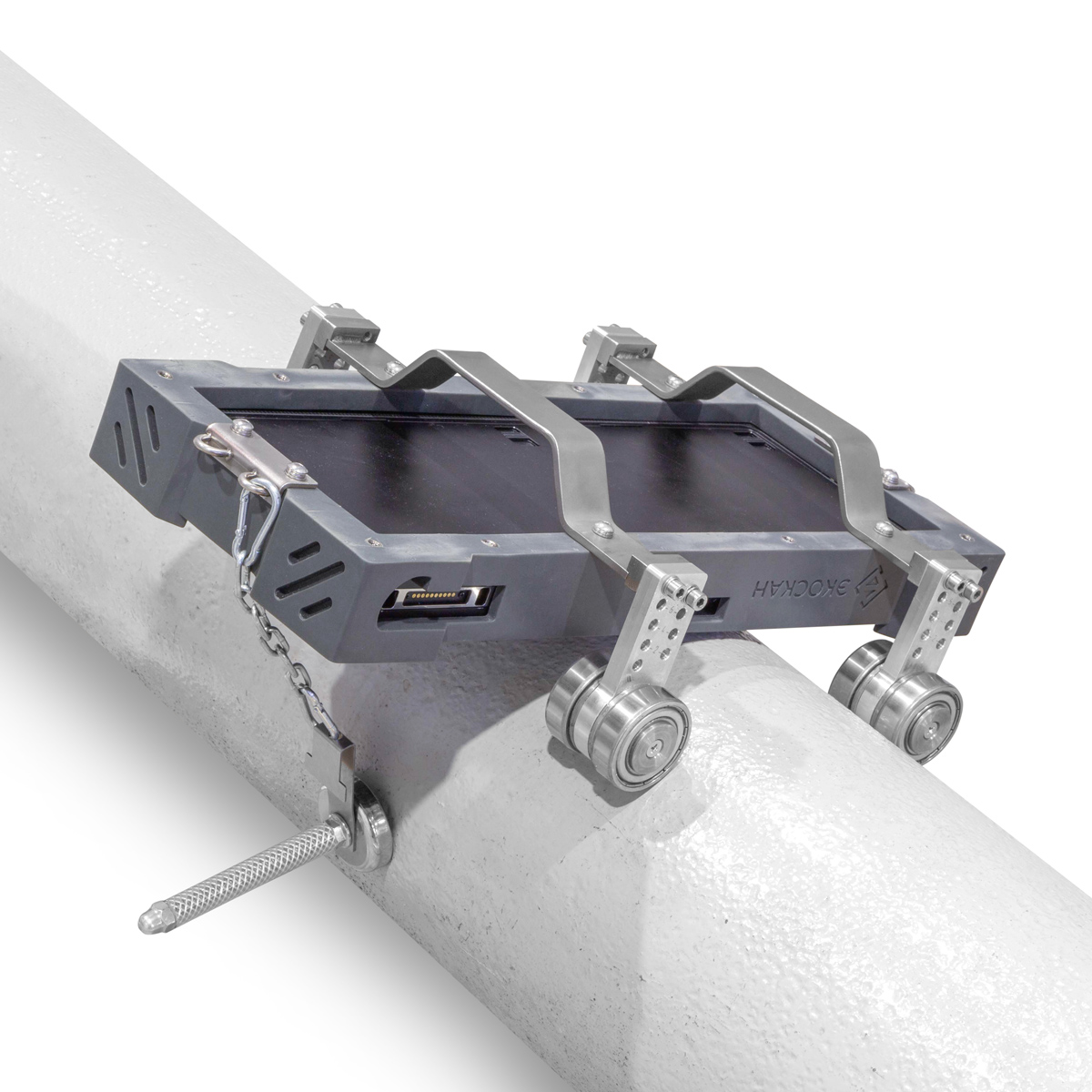

7.4. Магнитные колеса ЭКО-10МК

Используются для позиционирования детектора Экоскан 10 в защитном кожухе ЭКО-10У на трубах диаметром от 219 мм и плоских поверхностях объектов контроля из ферромагнитных сталей. Детектор удерживается на поверхности объекта контроля за счет магнитных колес, дополнительный магнит выполняет функцию якоря и исключает скатывание приспособления с наклонной поверхности. Удобен для контроля сварных соединений труб большого и среднего диаметров, а также резервуаров за счет легкого позиционирования вдоль сварного соединения: магнитные колеса дают возможность плавно перемещать детектор, не снимая его с трубы.

Магнитные колеса ЭКО-10МК
Магнитные колеса ЭКО-10МК
8. Светозвуковая сигнализация Элитест СЗС-1

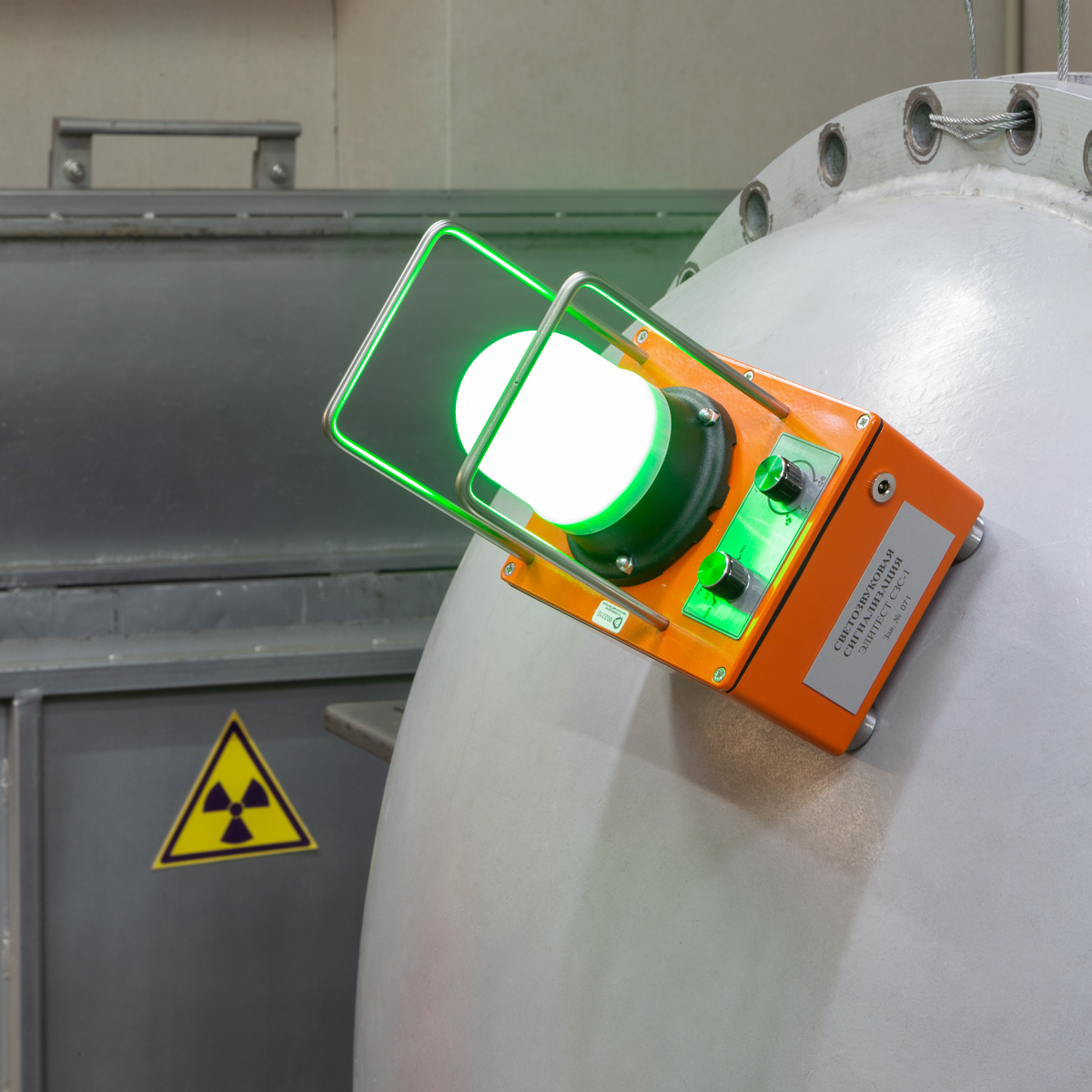

Светозвуковая сигнализация Элитест СЗС-1 предназначена для светового и звукового предупреждения о повышенной мощности дозы рентгеновского или гамма-излучения при работе рентгеновского аппарата. Магнитное основание корпуса позволяет крепить сигнализацию к металлическим поверхностям в любом пространственном положении.

Сигнализация ЭЛИТЕСТ СЗС-1
Сигнализация ЭЛИТЕСТ СЗС-1
9. Двухпроволочный эталон чувствительности Duplex IQI

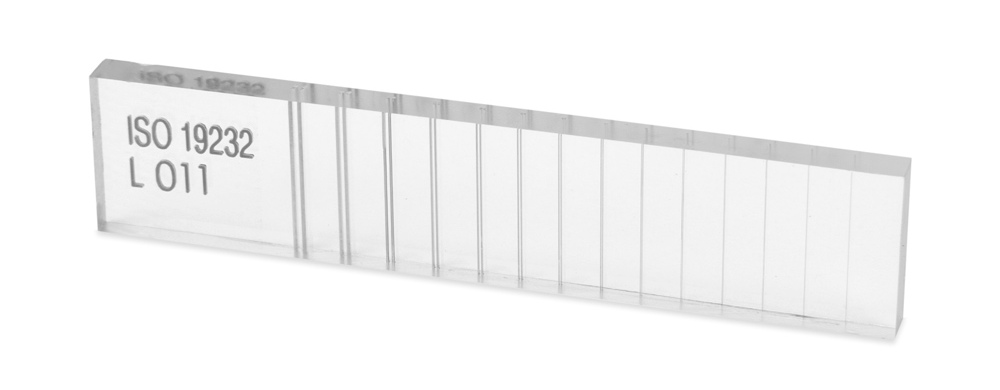

Предназначен для определения базового пространственного разрешения детектора и снимка при радиографическом контроле.

Duplex IQI-D17 UHiRes HR4
Двухпроволочный эталон чувствительности Duplex IQI-D17 UHiRes HR4
