Камера АРИОН-14.10.16.08 обеспечивает радиационную безопасность при работе с рентгеновскими аппаратами постоянного тока напряжением до 160 кВ Подробнее

Описание

Камера АРИОН-14.10.16.08 предназначена для обеспечения радиационной безопасности персонала при работе с рентгеновскими аппаратами постоянного тока напряжением до 160 кВ. Камера ослабляет первичное и рассеянное излучения до безопасных значений в соответствии с действующими нормами.

Камера была разработана для контроля микроэлектроники в целях обеспечения информационной безопасности. Кроме того, камера может использоваться на предприятиях авиационной и автомобильной промышленности для контроля легкосплавных изделий, например, турбинных лопаток, элементов топливопроводов или алюминиевых элементов подвески автомобиля.

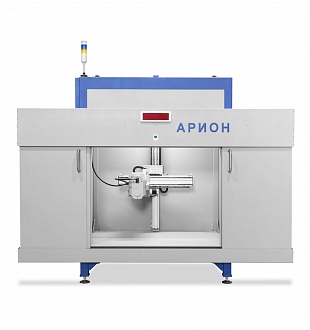

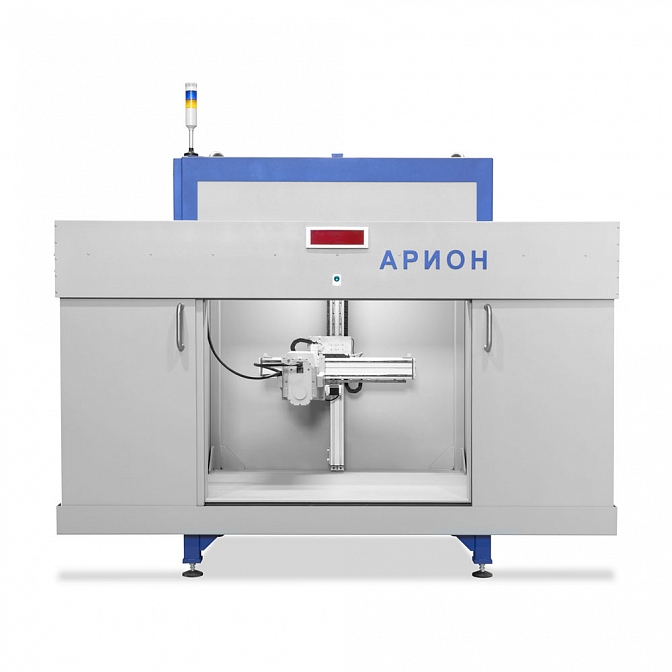

Камера оснащена откатными рентгенозащитными дверями, их открытие и закрытие производится вручную. Внутри камеры установлен манипулятор для позиционирования и перемещения излучателя рентгеновского аппарата в горизонтальной и вертикальной плоскостях. Движение манипулятора моторизовано. Выход излучения рентгеновского аппарата направлен вертикально вниз. На полу камеры может быть расположен поворотный стол и цифровой плоскопанельный детектор.

Размер внутренней зоны контроля составляет 1,2 × 0,6 м. Вертикальный диапазон перемещения излучателя — 0,7 м, горизонтальный — 0,6 м. Минимальная высота излучателя от пола — 0,5 м, максимальная — 1,2 м.

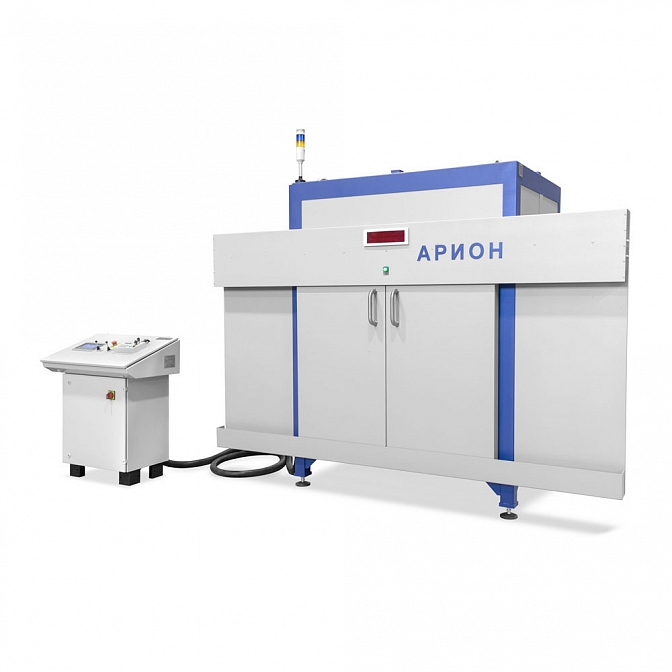

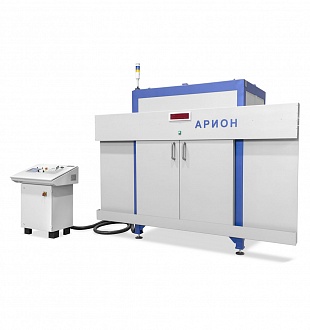

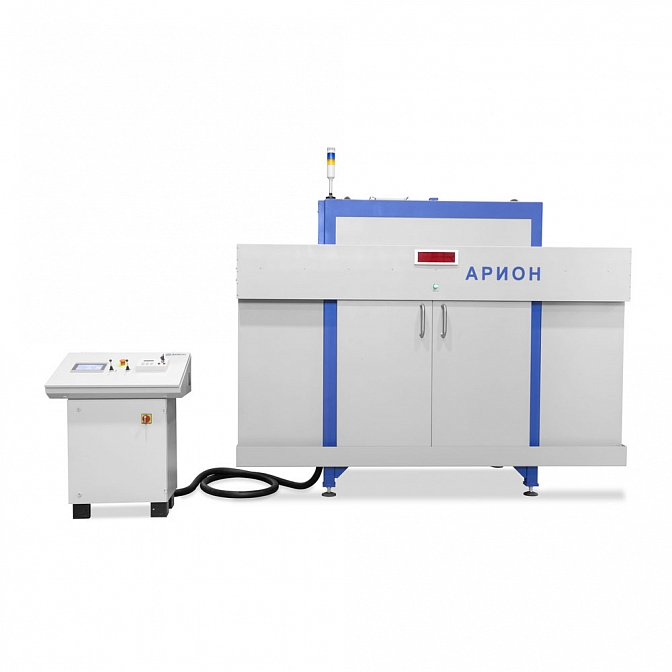

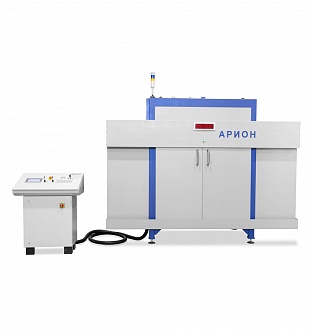

Оператор управляет системой «камера — манипулятор — рентгеновский аппарат» с отдельной стойки, которая соединяется с камерой кабелями. Управление манипулятором может осуществляться двумя способами: вручную, с помощью джойстиков, и через программу. В программе оператор задает координаты положения излучателя по осям Х и У, после чего манипулятор автоматически перемещает излучатель в указанную точку.

Технические характеристики

Параметры сети переменного тока, В/Гц
~(220±10%) / (50±1)
Общая потребляемая мощность (включая рентгеновский аппарат и стойку управления), кВт, не более
2,5
Свинцовый эквивалент, мм
8
Минимальное расстояние от источника излучения до пола камеры, мм
500
Максимальное расстояние от источника излучения до пола камеры, мм
1200
Диапазон перемещения рентгеновского аппарата по горизонтали, мм
600
Размер общей зоны контроля, мм
1200 × 600
Размеры дверного проема (Ш × В), мм
1300 × 988
Габаритные размеры (Д × Ш × В), мм
2740 × 1240 × 2100
Масса камеры, кг, не более
2270

Комплектация

Наименование компонента
Кол-во, шт.
Камера радиационной защиты АРИОН-14.10.16.08
1 шт.
Стойка управления
1 шт.
Фланец для подключения к вентиляции
1 шт.
Паспорт и РЭ
1 экз.
