Двухпроволочный эталон Duplex IQI-D13 Kowotest

Предназначен для определения нерезкости изображения снимков при радиографическом контроле.
Двухпроволочный эталон Duplex IQI-D13 Kowotest
IQI-D13 / IQI-D15 HiRes / IQI-D17 UHiRes HR4 Подробнее

Описание

Двухпроволочный эталон качества изображения (двухпроволочный эталон чувствительности) используется в радиографии для оценки нерезкости изображения (плёнка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.

Эталон изготовлен из жесткого прозрачного пластика внутри которого размещены пары проволок. Расстояние между проволоками в паре равно их диаметру, от пары к паре диаметр и расстояние между проволоками уменьшается.

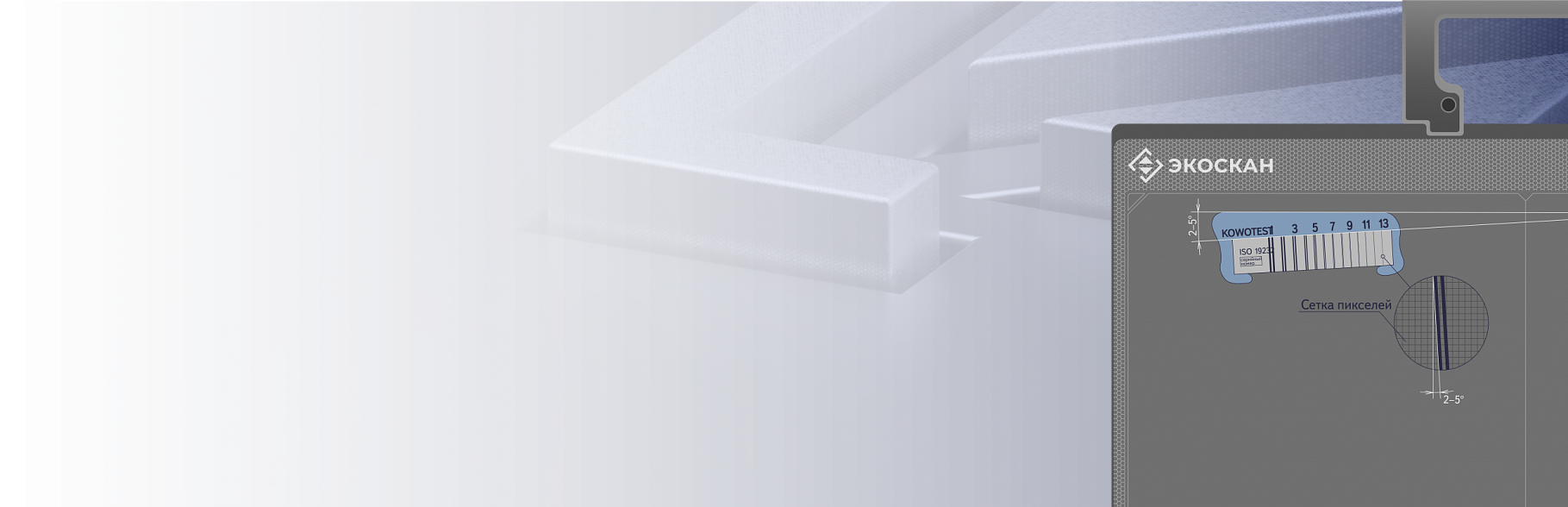

Для оценки базового пространственного разрешения детектора эталон должен располагаться непосредственного на его поверхности. Согласно ГОСТ ISO 17636-2 (п. 6.7; приложение С) и ASTM E2597 (п. 7.7.1) эталон должен быть установлен таким образом, чтобы проволоки не накладывались на сетку пикселей детектора, а располагались по отношению к ней под углом 2–5°. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном (рис. ниже). На скобу также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволок, что облегчает их идентификацию на полученном снимке.

Двухпроволочный эталон Duplex IQI Kowotest выпускается в трёх модификациях:

IQI-D13 — базовая версия из 13 пар проволок для детекторов с шагом пикселя 50 мкм и более.
IQI-D15 HiRes — версия для детекторов с шагом пикселя 32 мкм и более, имеет две дополнительные пары проволок D14 и D15. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 32 мкм и более, а значение нерезкости — от 0,06.

IQI-D17 UHiRes HR4 — версия для детекторов с шагом пикселя 20 мкм и более. Включает в себя 14 пар проволок с D4 по D17. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 мкм и более, а значение нерезкости — от 0,04.

Технические характеристики

Номер пары проволок и материал
⌀ проволок в паре и расстояние между ними, мм / значение нерезкости
D1, вольфрам
0,800 / 1,60
D2, вольфрам
0,630 / 1,26
D3, вольфрам
0,500 / 1,00
D4, платина
0,400 / 0,80
D5, платина
0,320 / 0,64
D6, платина
0,250 / 0,50
D7, платина
0,200 / 0,40
D8, платина
0,160 / 0,32
D9, платина
0,130 / 0,26
D10, платина
0,100 / 0,20
D11, платина
0,080 / 0,16
D12, платина
0,063 / 0,13
D13, платина
0,050 / 0,10
D14, платина
0,040 / 0,08
D15, платина
0,032 / 0,06
D16, платина
0,025 / 0,05
D17, платина
0,020 / 0,04

Комплектация

Наименование компонента
Кол-во, шт.
Двухпроволочный эталон Duplex IQI Kowotest
1 шт.
Скоба для позиционирования эталона
1 шт.
Деревянный футляр
1 шт.
Паспорт
1 экз.
Сертификат испытаний «Test Certificate» (от производителя)
1 экз.
Декларация о соответствии «EC Declaration of Conformity according to ISO/IEC 17050-1/-2:2004» (от производителя)
1 экз.
Краткая инструкция «Short Instruction» (от производителя)
1 экз.
