Комплекс Арион-15ЦР предназначен для контроля кольцевых сварных швов обечаек. Разработан по заказу центров аттестации сварщиков. Подробнее

Описание

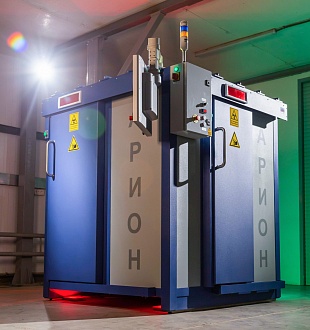

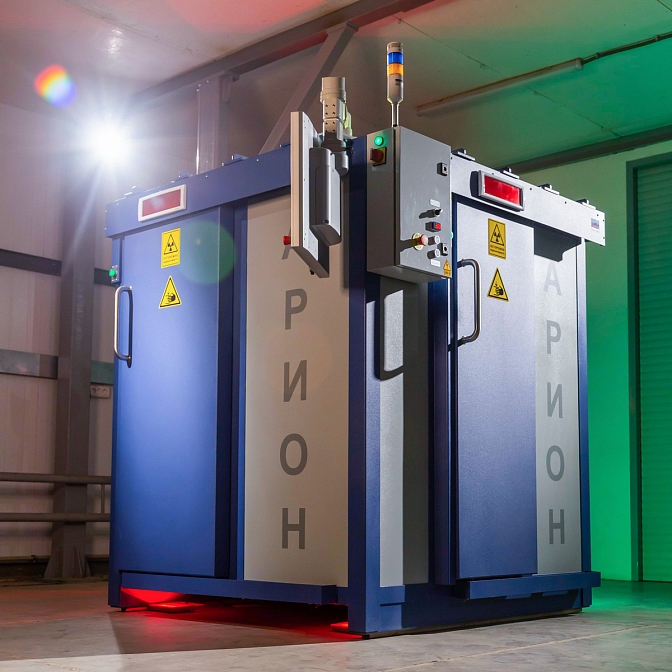

Автоматизированный комплекс Арион-15ЦР предназначен для контроля кольцевых сварных швов обечаек методом прямой цифровой радиографии. Разработан по заказу центров аттестации сварщиков.

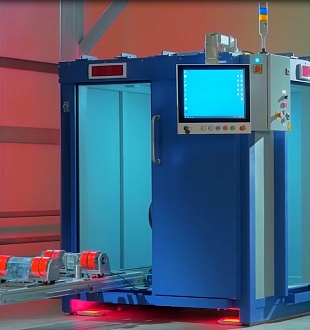

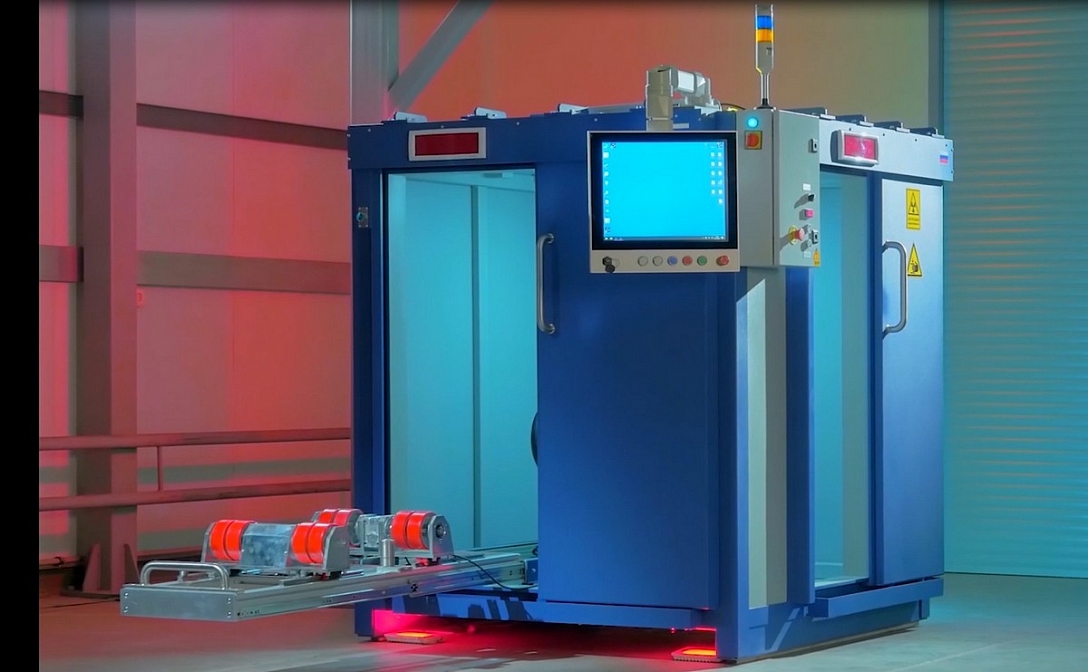

Объект контроля загружается в камеру с помощью выдвижной консоли грузоподъемностью до 100 килограмм. Максимальный диаметр устанавливаемой обечайки — 1220 миллиметров. Вращение обечайки автоматизировано, количество шагов рассчитывается автоматически. Программное обеспечение объединяет полученные рентгеновские снимки в одно общее изображение кольцевого сварного шва.

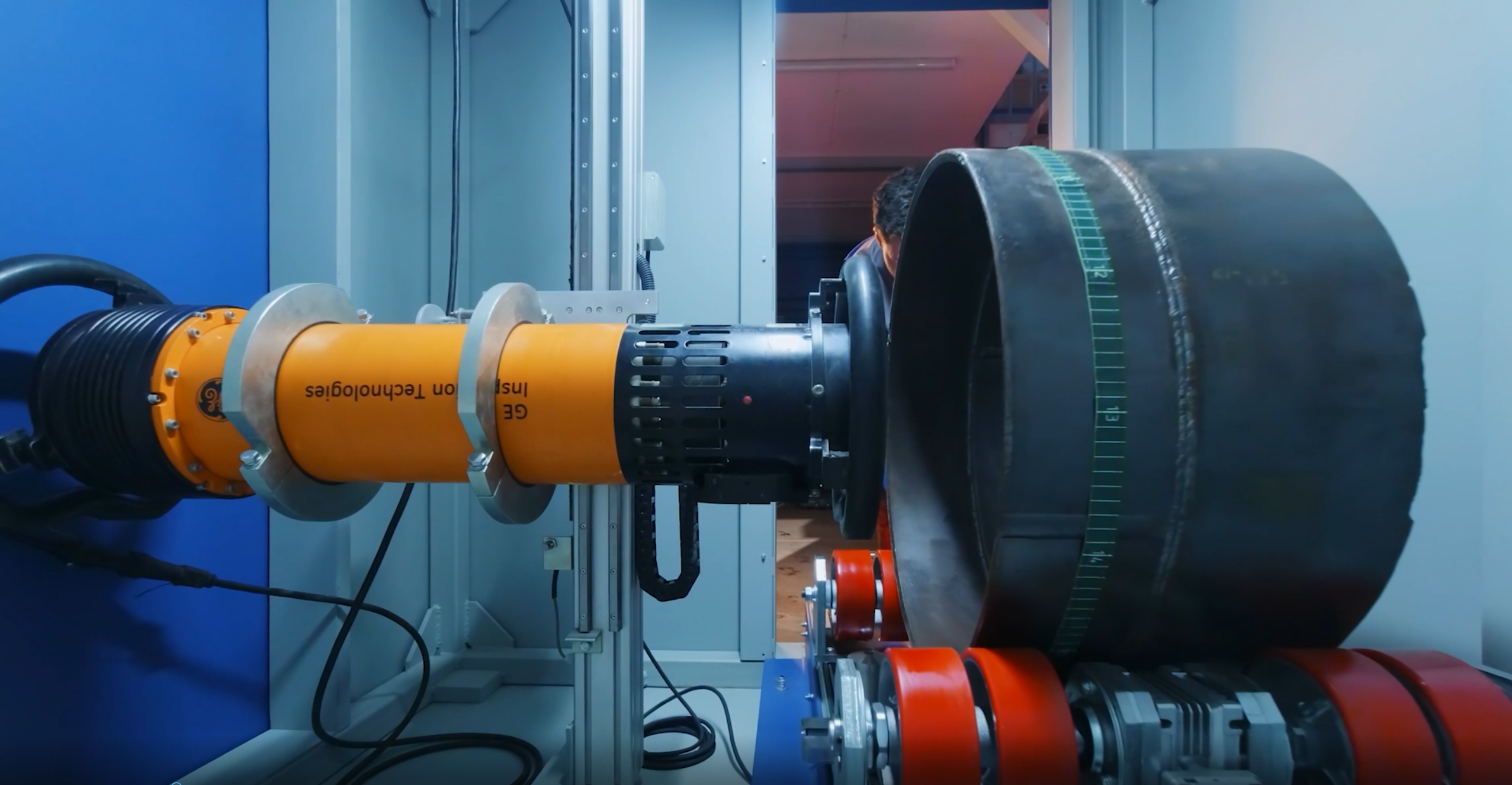

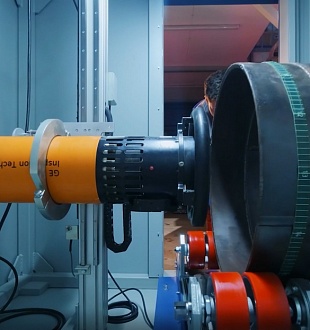

Источником излучения служат высокостабилизированные рентгеновские аппараты Eresco или РПД направленного действия. В качестве приемника излучения используется промышленный плоскопанельный детектор Экоскан 25, установленный в ложементе выдвижной консоли. Разрядность детектора 16 бит, размер пикселя 75 микрон, размер рабочей зоны 230 на 288 миллиметров. Полученные изображения готовы к расшифровке сразу после окончания экспозиции.


Автоматизированный комплекс Арион-15ЦР для контроля кольцевых сварных швов обечаек
