Рентгенографическая система СУРА 120-65 200 кВ

Рентгенографическая система СУРА 120-65 200 кВ используется для проведения радиографического контроля в стационарных условиях. Предназначена для контроля изделий:
— диаметром до 1200 мм,
— высотой до 650 мм,
— с толщиной стенки 30–35 мм,
— массой до 200 кг.

Устройство системы

В состав рентгенографической системы СУРА 120-65 200 кВ входят:
— камера радиационной защиты АРИОН-19.15.11.11,
— манипулятор,
— комплекс цифровой радиографии Экоскан 10,
— рентгеновский аппарат РПД-200 С с установленной хомут-диафрагмой и лазерным целеуказателем.

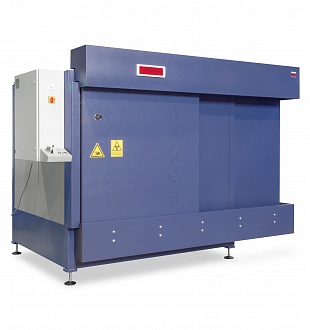

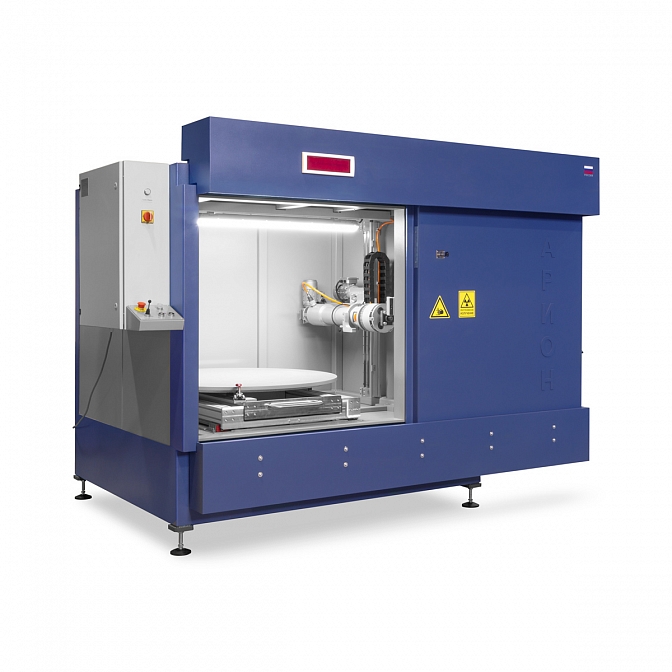

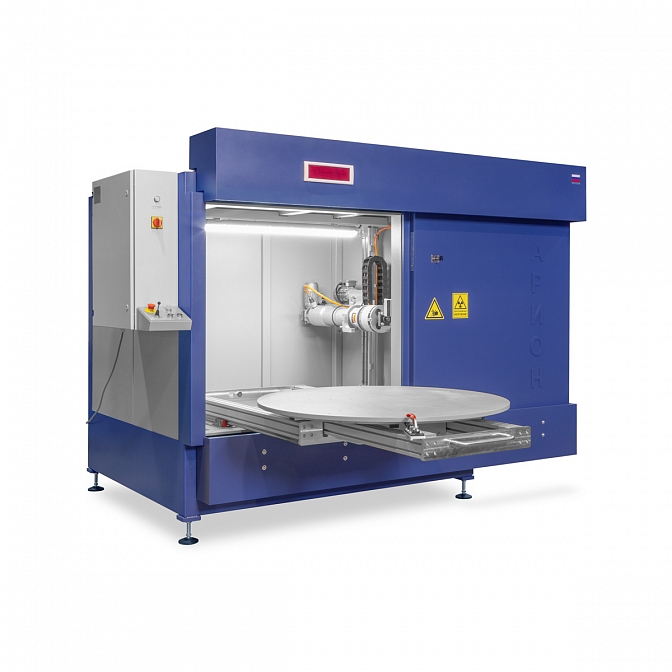

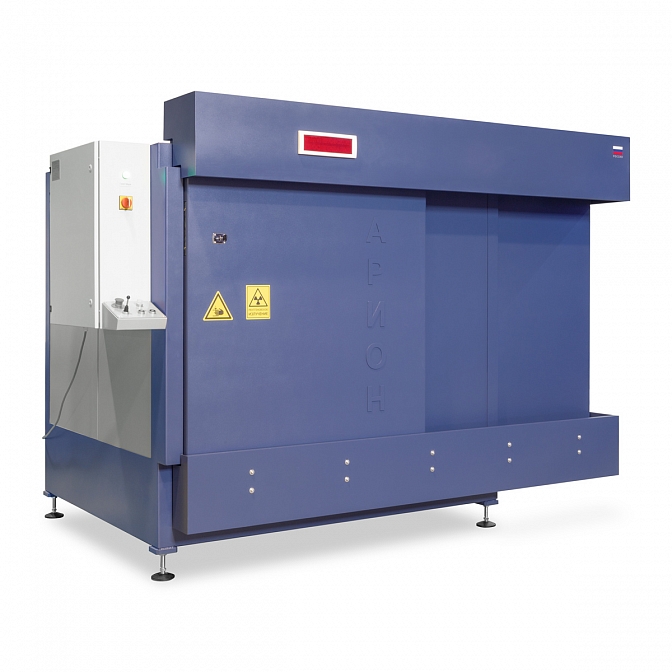

Камера радиационной защиты — каркасная конструкция из свинца и стали с откатной рентгенозащитной дверью. Камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Открытие откатной двери автоматизировано.

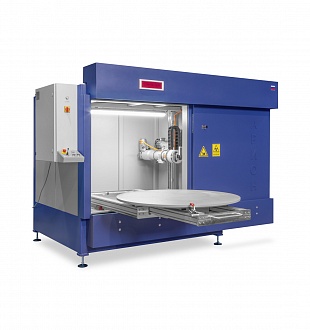

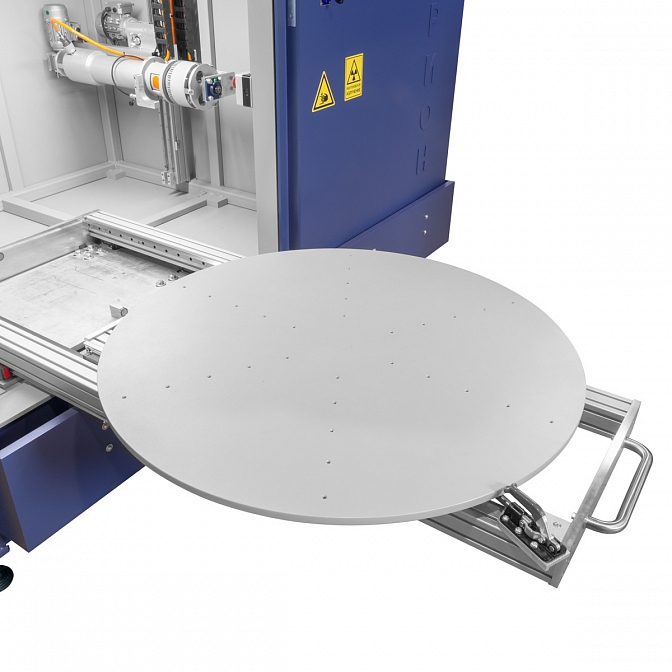

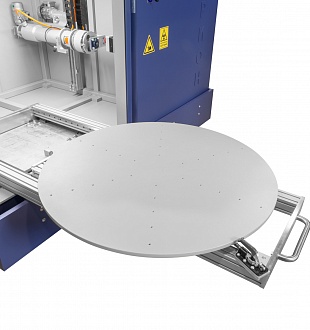

Камера оснащена поворотно-выдвижным столом, на котором позиционируется объект контроля. Перемещение стола и поворот столешницы осуществляется вручную. Для фиксации поворота стола в нужном положении используется зажимное устройство.

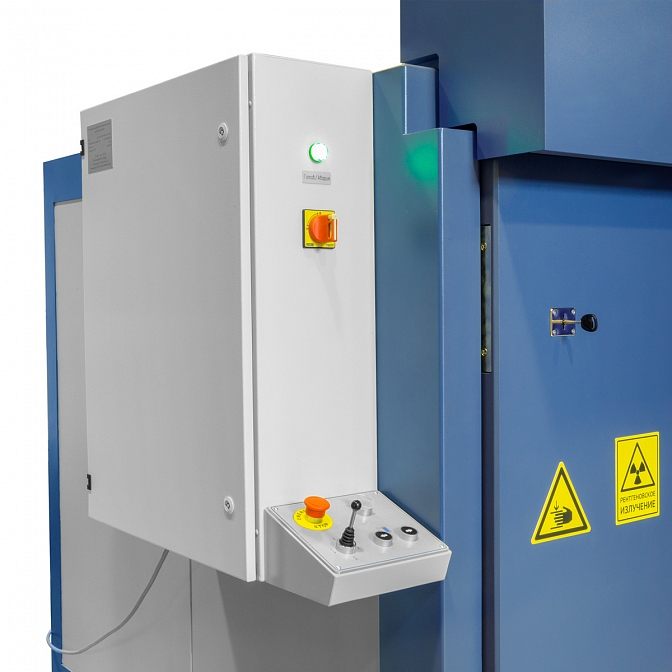

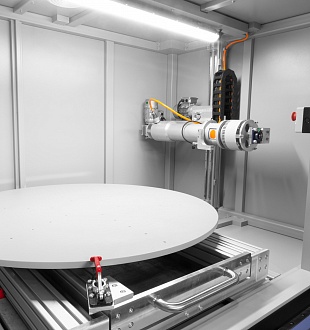

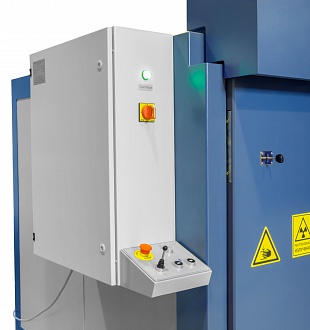

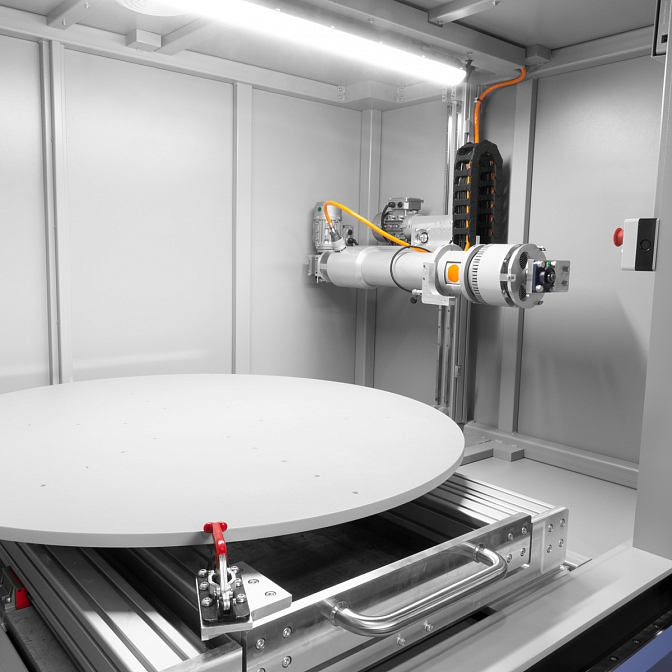

Манипулятор рентгеновского аппарата, расположенный внутри камеры, перемещает блок излучателя рентгеновского аппарата. Оператор управляет манипулятором с помощью джойстика, расположенного на стойке управления. Манипулятор позволяет перемещать излучатель вертикально (от 0 до 700 мм относительно стола), а также поворачивать его относительно горизонтальной плоскости на 90° (45° вверх и 45° вниз).

Комплект цифровой радиографии Экоскан 10 используется для получения рентгенографического изображения. Плоскопанельный детектор соединяется с компьютером оператора по Wi-Fi. Программное обеспечение комплекса передает снимки с детектора на компьютер, а также обеспечивает их дальнейшую расшифровку. Использование КЦР Экоскан 10 в составе системы позволяет получать снимки в режиме реального времени и значительно ускоряет процесс контроля. При необходимости КЦР может быть заменен на запоминающие пластины или радиографическую пленку.

Рентгеновский аппарат РПД-200 С в составе рентгенографической установки может быть заменен на другой аппарат постоянного тока с направленным выходом излучения и напряжением до 200 кВ. Для удобства прицеливания окно излучателя аппарата снабжено лазерным целеуказателем, формирующим перекрестие линий зеленого цвета.
