Экоскан 12

Беспроводной комплекс Экоскан 12 с гибким детектором предназначен для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Подходит для контроля сварных соединений и мониторинга коррозии трубопроводов, находящихся в режиме эксплуатации, в том числе в условиях наличия внутри нефтепродукта. Основной особенностью комплекса Экоскан 12 является гибкий плоскопанельный детектор, который может подстраиваться под разные объекты контроля, от цилиндрических до плоских. Минимальный диаметр цилиндрических объектов контроля составляет 159 мм.

Преимущества использования гибкого детектора

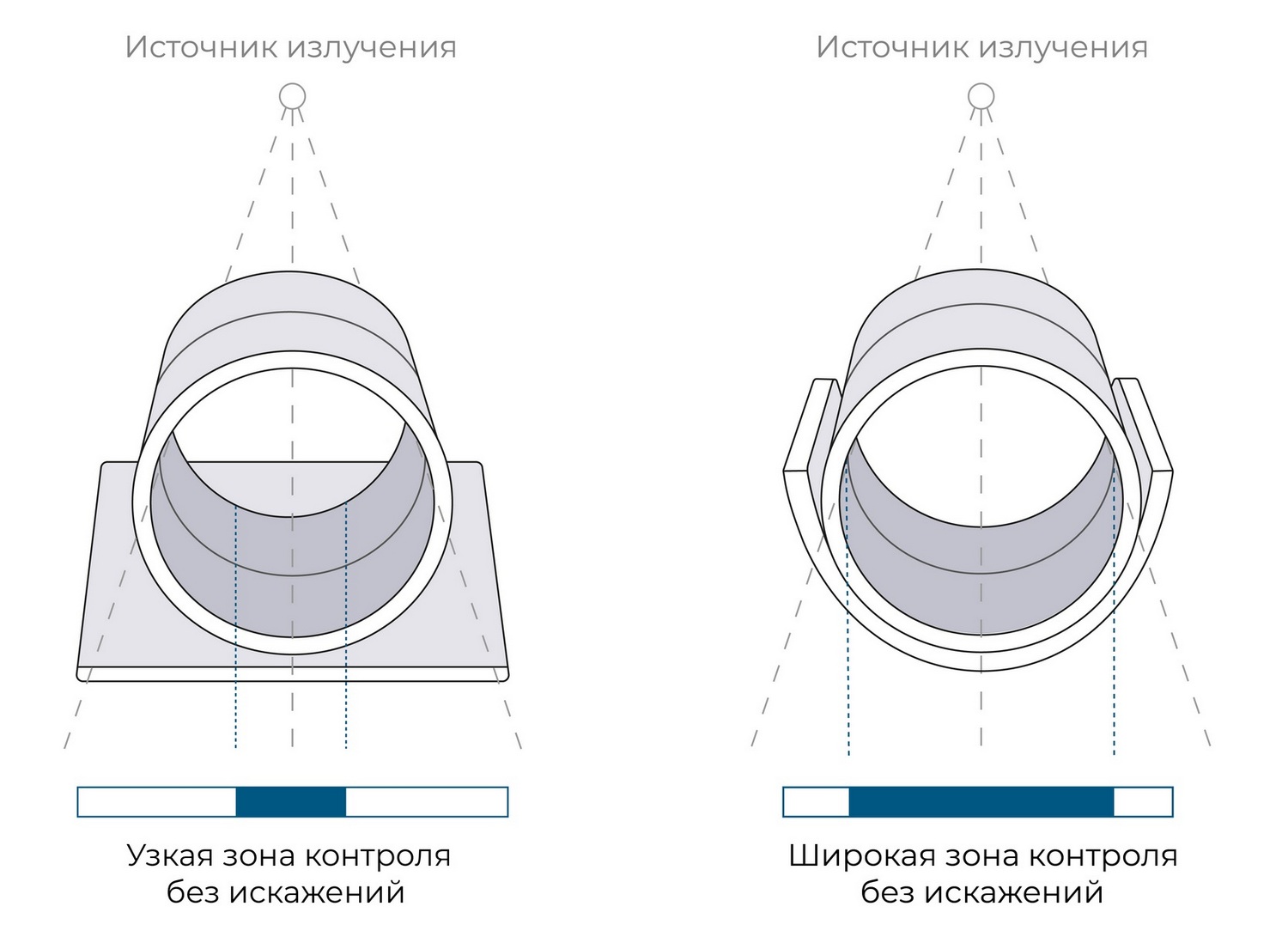

При визуализации цилиндрических поверхностей с помощью жесткого детектора по краям снимка могут возникать искажения в виде дисторсии. Они обусловлены тем, что жесткий детектор не может прилегать вплотную к объекту по всей площади контроля. Одним из ключевых преимуществ использования гибких детекторов является увеличение активной зоны контроля и получение снимков с минимальной дисторсией.

При использовании гибких детекторов площадь прилегания детектора к трубе значительно увеличивается, следовательно, увеличивается и активная зона контроля.

Гибкий детектор позволяет за раз охватить бóльшую площадь объекта, что сокращает время контроля, способствует более быстрой, эффективной и удобной работе. Конструкция детектора также дает возможность осуществлять контроль в более ограниченных пространствах, где использование жестких панелей затруднено или невозможно.

Особенности комплекса Экоскан 12 на основе гибкого детектора

Комплекс Экоскан 12 с гибким детектором представляет собой уникальное сочетание функциональных возможностей и эксплуатационных характеристик:
• Размер пикселя 99 мкм, широкий динамический диапазон 16 бит и низкий уровень шума детектора позволяют получать радиографическое изображение, удовлетворяющее самым высоким требованиям контроля.
• Возможность работать с рентгеновскими аппаратами постоянного потенциала с напряжением на трубке до 450 кВ и со всеми моделями импульсных рентгеновских аппаратов.
• Размер эффективной рабочей зоны составляет 97,119 × 249,183 мм, расстояние от края корпуса детектора по длинной стороне — 10 мм.
• Детектор существенно чувствительнее к излучению по сравнению с пленкой. Это позволяет уменьшить время экспозиции, за счет чего экономится ресурс работы рентгеновского аппарата.
• Комплекс оснащается программным обеспечением «Стражник» для обработки, расшифровки и архивирования полученных изображений.

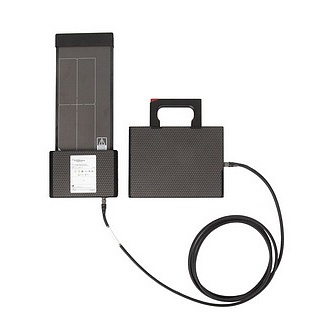

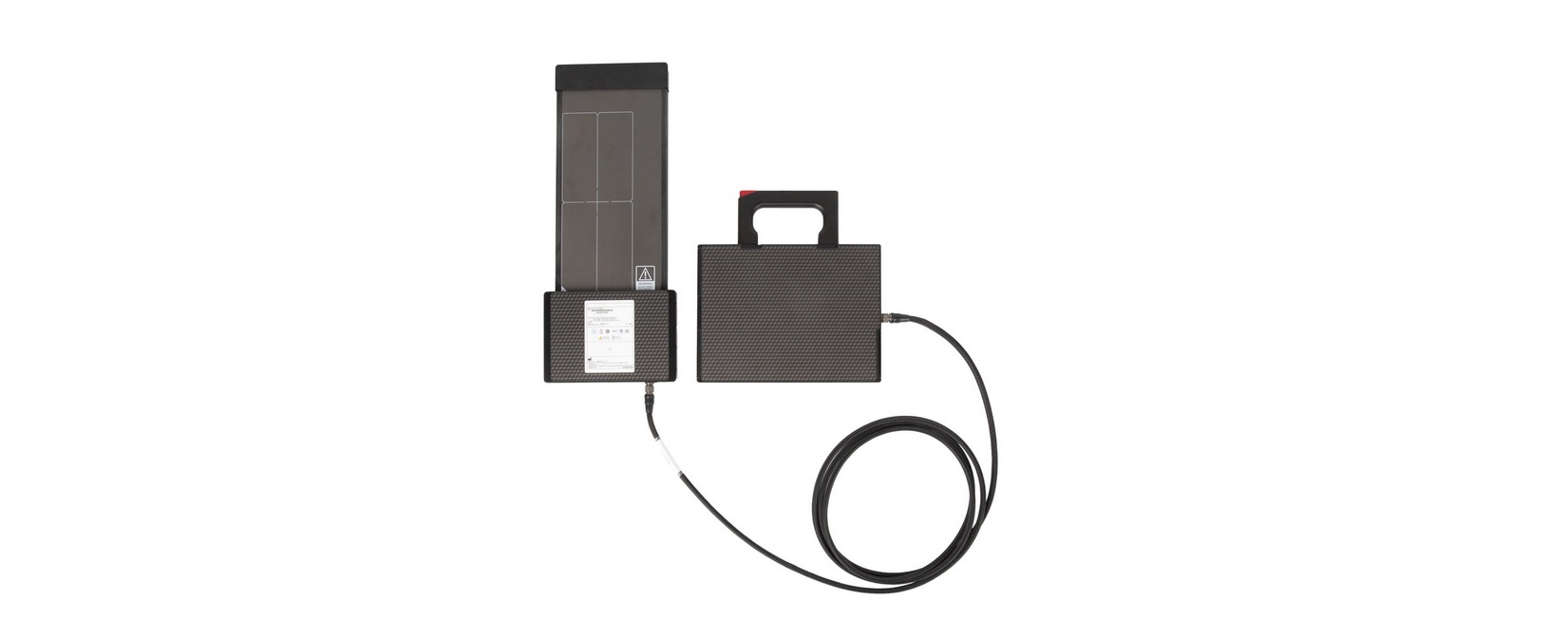

• Детектор питается от сменного аккумулятора: он вынесен в отдельный блок, который подключается к панели с помощью соединительного кабеля. Один аккумулятор обеспечивает 7 часов работы в режиме съемки. В состав комплекса входят два аккумулятора, что значительно увеличивает время автономной работы.
• Масса детектора вместе с аккумуляторным блоком — всего 2,5 кг. В сочетании с беспроводной передачей данных по Wi-Fi это обеспечивает максимальную мобильность и удобство в работе.

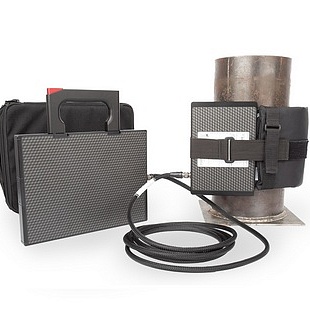

• Для позиционирования детектора на объекте контроля используется универсальный комплект ременных и магнитных креплений.
• Степень пыле- и влагозащиты детектора — IP67, диапазон рабочих температур — от −20 до +50 °С.

Комплекс Экоскан 12 с гибким детектором позволяет получать цифровые рентгеновские изображения сразу после окончания экспозиции и проводить их оценку и расшифровку на месте проведения контроля. Необходимость в рентгеновской пленке, оборудовании и химреактивах для ее обработки отсутствует, благодаря чему комплекс имеет короткий срок окупаемости даже при небольших объемах контроля.
