Рентгенотелевизионная система СУРА 10-47 ШТ

Рентгенотелевизионная система СУРА 10-47 ШТ с комплексом цифровой радиографии ЭКОСКАН предназначена для рентгеновского контроля стыковых сварных соединений ленты штрипс методом прямой цифровой радиографии. Максимальные размеры ленты: ширина — не более 470 мм, толщина — не более 10 мм.

Основное назначение этой рентгенотелевизионной установки — автоматизированный поточный контроль. Другими словами, она встраивается в поточный конвейер по производству ленты, позволяя осуществлять контроль сварных швов на месте, не прерывая рабочий цикл. В то же время СУРА 10-47 ШТ — это мобильная рентгеновская установка, которая при необходимости может перемещаться между несколькими конвейерами.

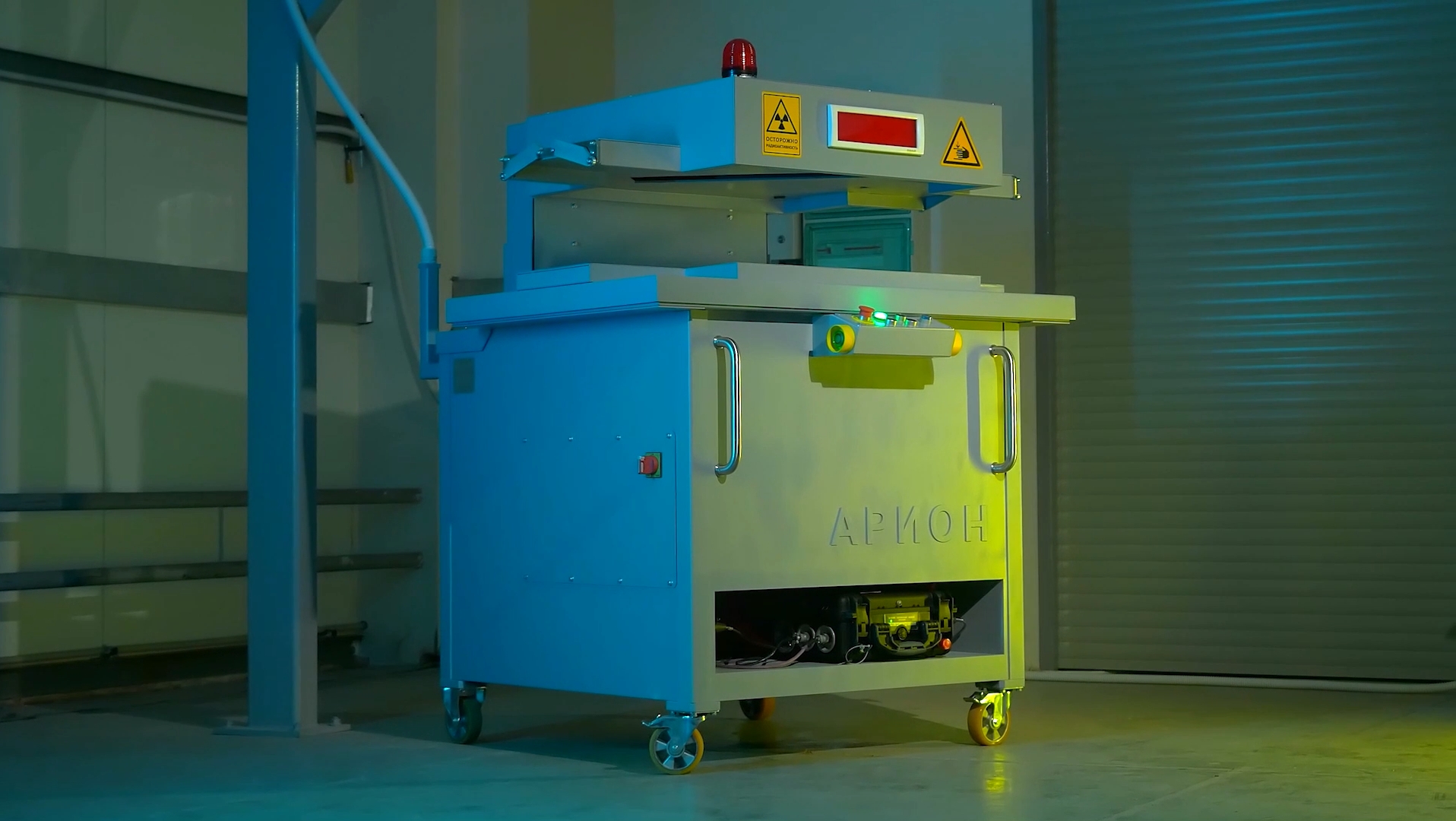

Устройство системы

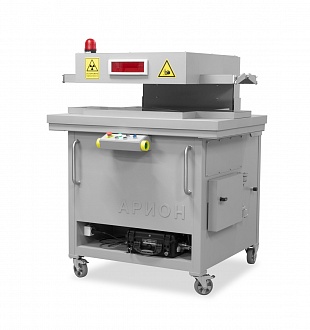

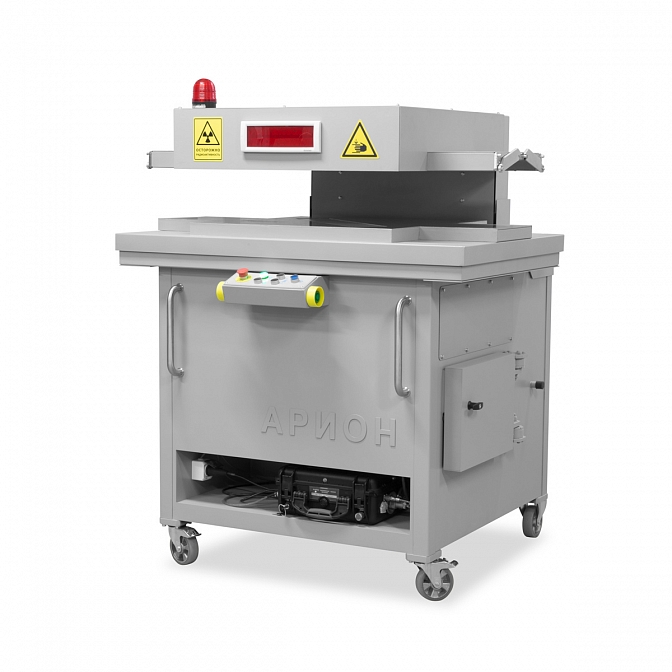

— камера радиационной защиты АРИОН-12.08.08.06 с панелью управления;
— рентгеновский аппарат РПД-150С с направленным выходом излучения и максимальным напряжением 150 кВ;
— плоскопанельный детектор ЭКОСКАН с системой визуализации;
— система управления;
— система безопасности.

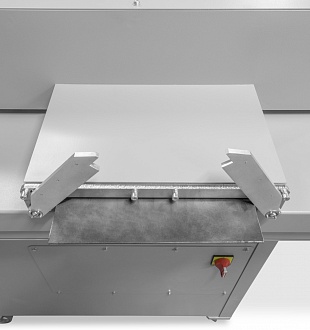

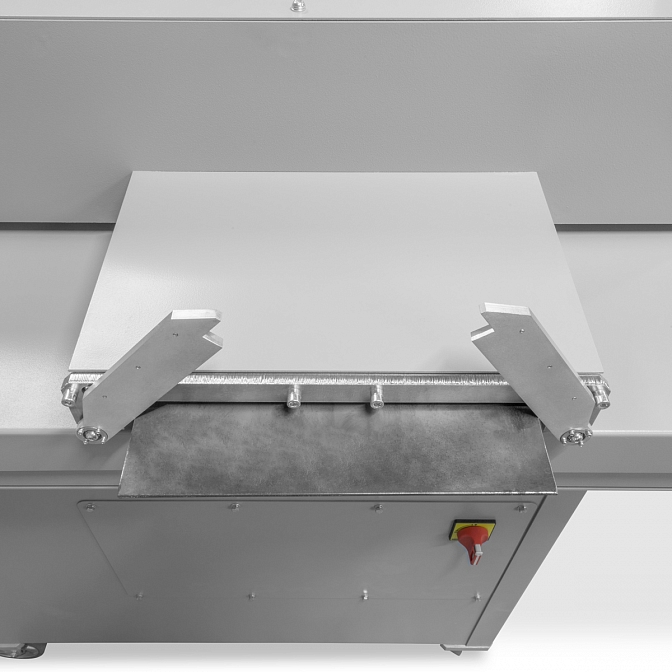

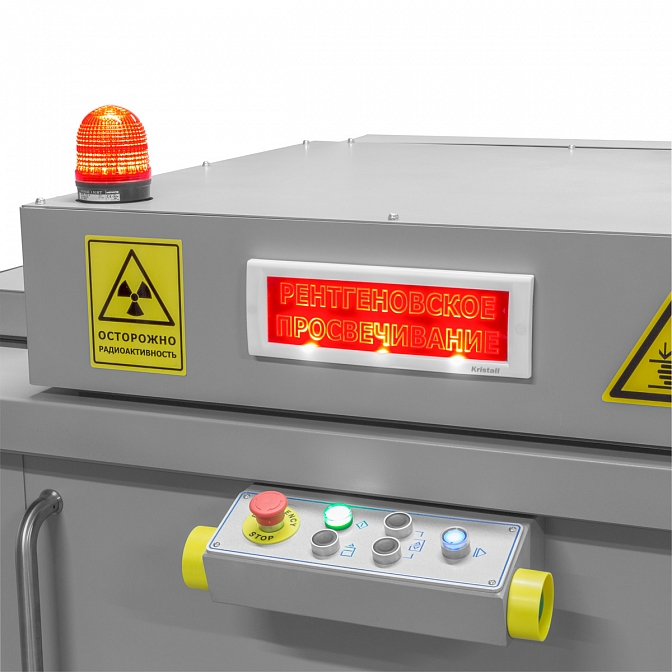

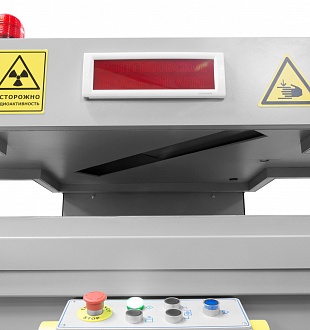

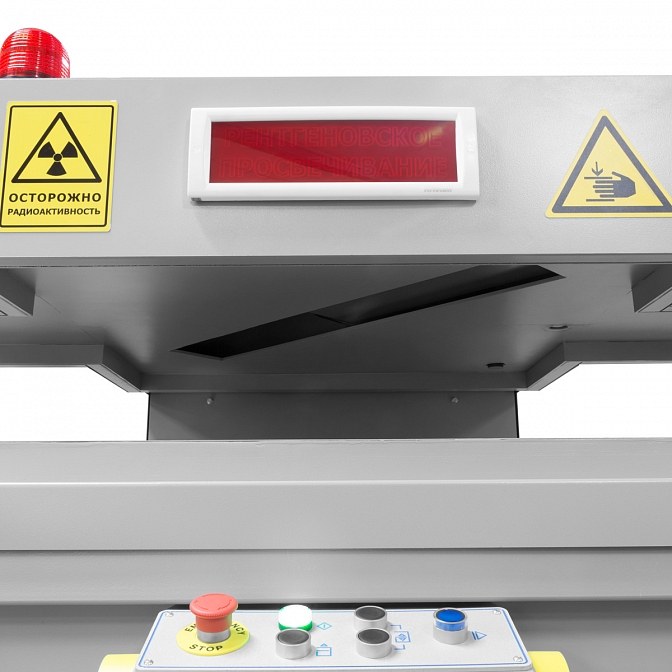

Камера радиационной защиты АРИОН-12.08.08.06 представляет собой каркасную конструкцию из свинца и стали. Ложемент для укладки ленты штрипс и крышка камеры (в закрытом состоянии) образуют рентгенозащитный канал для сквозного прохождения ленты. Окна канала для входа и выхода ленты оснащены рентгенозащитными шторками. Блок излучателя рентгеновского аппарата устанавливается в камеру через рентгенозащитную дверь.

Плоскопанельный цифровой детектор ЭКОСКАН устанавливается в крышку рентгенозащитной камеры. Размер эффективной зоны детектора составляет 97,6 × 292,6 мм. Использование плоскопанельного детектора в составе рентгенотелевизионной установки позволяет получать снимки в режиме реального времени и значительно ускоряет процесс контроля.

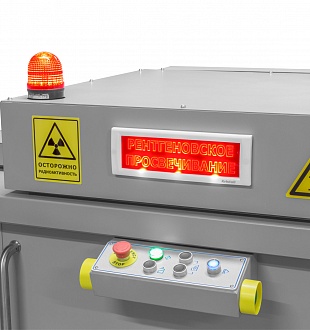

Управление детектором и рентгеновским аппаратом осуществляется с персонального компьютера посредством специализированного программного обеспечения. Функциональные возможности ПО значительно упрощают обработку результатов контроля и способствуют выявлению возможных дефектов сварных швов ленты штрипс. Управление рентгенозащитной камерой осуществляется с двух дублирующих друг друга пультов, которые расположены на фронтальной и тыльной сторонах камеры.

Подъем и опускание ложемента для укладки ленты штрипс, подъем и опускание рентгенозащитной крышки камеры, а также перемещение детектора в горизонтальной плоскости автоматизированы и осуществляются с помощью электроприводов. Излучатель рентгеновского аппарата фиксируется внутри камеры так, что центр излучения направлен перпендикулярно рентгенозащитной крышке, внутри которой установлен цифровой детектор ЭКОСКАН.
