Экоскан 1017

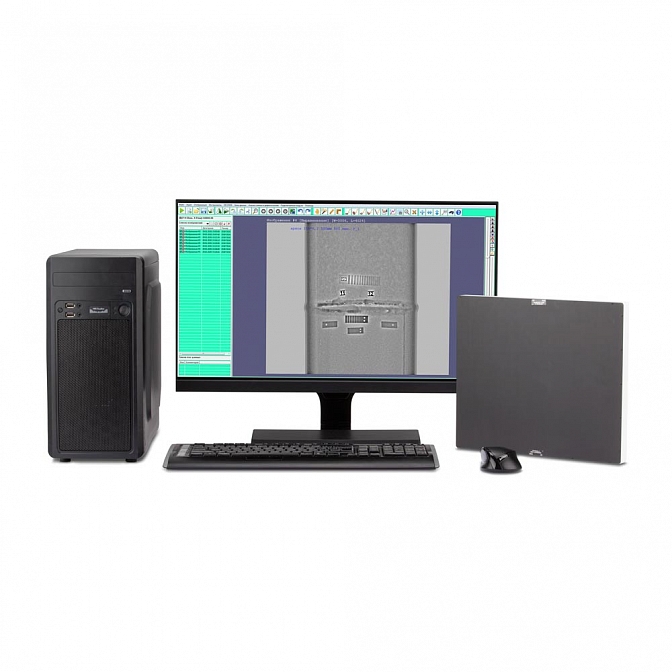

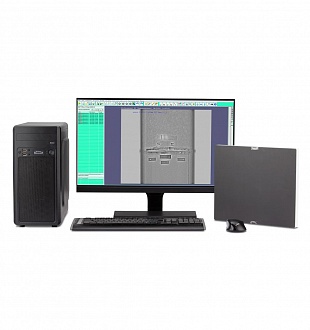

КЦР Экоскан – это комплекс оборудования, назначением которого является получение изображения контролируемого объекта в цифровом формате посредством проведения прямого рентгеновского контроля с использованием преобразовывающего рентгеночувствительного элемента, которым является динамический плоскопанельный детектор. Комплекс Изготавливается в соответствии с ТУ 26.51-66-101-96651179-2020.

Динамические детекторы линейки Экоскан способны передавать цифровое видеоизображение на рабочую станцию оператора в реальном времени с частотой кадров до 34 к/с, что позволяет дистанционно, с помощью манипулятора, корректировать взаимное расположение объекта контроля, рентгеновского излучателя и детектора, осуществляя экспозицию с различных доступных ракурсов. Благодаря возможности получать динамические изображения в режиме реального времени, использование комплексов Экоскан является удобным и рациональным решением при проведении рентгеновского контроля в стационарных камерах радиационной защиты и рентгенотелевизионных системах и позволяет экономить рабочее время дефектоскописта, особенно при большом объеме контролируемых изделий (поточные линии, конвейеры), а также позволяет исключить из бюджета предприятия расходы на снабжение лаборатории рентгеновской плёнкой, химреактивами и оборудованием для проявки, расшифровки и хранения снимков.

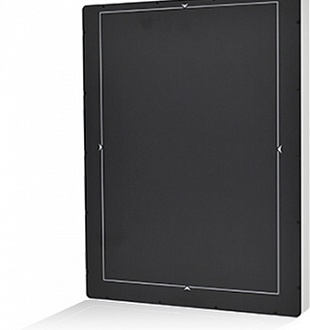

Корпус детектирующего блока выполнен из металла или прочного пластика и имеет карбоновое покрытие рабочей области. Питание панели предусмотрено от сети переменного тока, связь с компьютером осуществляется двумя UTP кабелями, которые обеспечивают высокую скорость передачи данных. Для преобразования рентгеновского излучения в аналоговый световой сигнал используются сцинтилляторы на основе оксисульфида гадолиния (Gadоx) или на основе соединения йодида цезия (CsI). Дальнейшее преобразование света в электроны производится матрицей, состоящей из полупроводникового материала аморфного кремния (a-Si), и тонкоплёночных транзисторов (TFT), представляющих из себя полупроводниковые элементы, передающие электрический заряд на аналого-цифровой преобразователь. АЦП проводит измерение тока, полученного с транзистора, преобразовывая электрический сигнал в цифровой для последующей передачи информации на персональный компьютер оператора, разрядность аналого-цифрового преобразователя позволяет получать высококачественное изображение в диапазоне до 65536 оттенков серого. Далее, с помощью специализированного программного обеспечения Стражник формируется файл защищенного расширения DICONDE, доступного для последующей обработки и анализа.

Стражник — используемое в комплексах Экоскан программное обеспечение, предназначенное для обработки изображения, полученного в процессе экспозиции.

Удобный интерфейс, хорошая оптимизация, автоматические функции расшифровки и маркировки выявленных дефектов, а также подгружаемые базы данных минимизируют затрачиваемое дефектоскопистом время на анализ снимка.

Измерение габаритных параметров объектов изображения в необходимом масштабе с высокой точностью, построение графиков для определения качественных характеристик снимка в определенных точках, обработка снимка с применением четырех встроенных фильтров или вручную инструменты приложения, которые делают процесс работы с изображением быстрым, точным и удобным.

Защищенный формат DICONDE, в котором формируется изображение после передачи информации на компьютер оператора, позволит забыть о риске нежелательного редактирования сохраненных Стражником снимков измененные в сторонних программах файлы помечаются нестираемым символом.

Конфигурация управляющего компьютера оператора обеспечивает корректную работу с программным обеспечением Стражник на протяжении всего времени эксплуатации комплекса. Для хранения и обработки большого объема данных используется SSD накопитель с объемом памяти от 1 ТБ. Монитор высокого разрешения с 24-дюймовым дисплеем обладает оптимальным уровнем контрастности, обеспечивая расшифровку радиографических снимков по любому из классов чувствительности контроля в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017. В базовый комплект поставки управляющей станции входят необходимые периферийные устройства: кабельные лазерная мышь, клавиатура и набор кабелей для подключения компьютера. По заказу базовые конфигурация и комплект поставки компьютера могут быть изменены, либо стационарный ПК может быть заменен на ноутбук.
